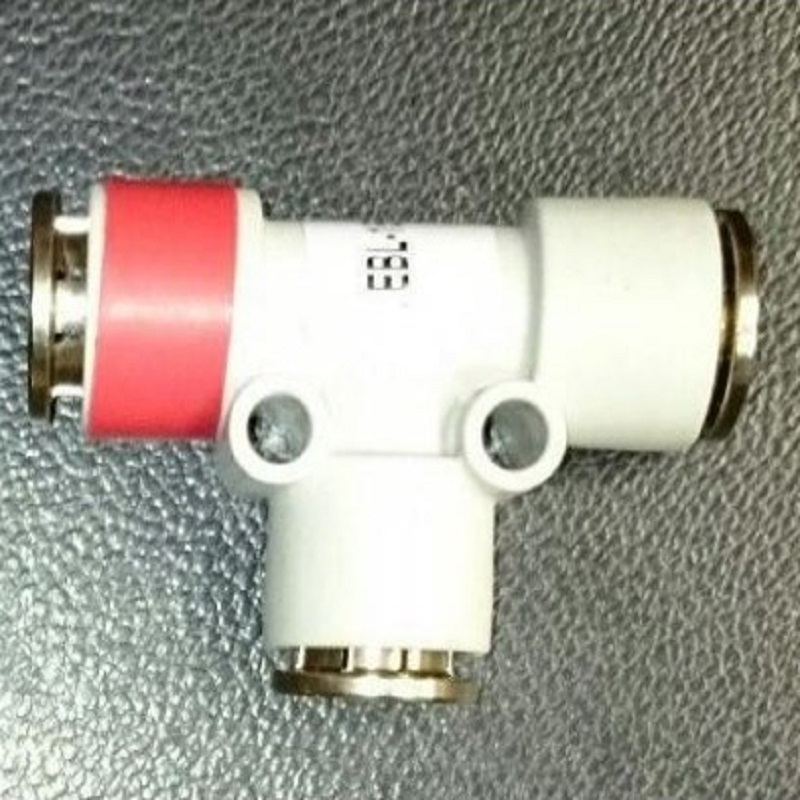

Эжектор вакуумный VEBL-15H-T2-RU01 для ЭЧТК «Экотол-ВАК»
Оригинальный вакуумный эжектор, являющийся основным источником разрежения в системе экологически чистого туалетного комплекса (ЭЧТК) «Экотол-ВАК». Это ключевой узел, который преобразует энергию сжатого воздуха в устойчивый вакуум, необходимый для эффективного и гигиеничного смыва отходов.
Основное преимущество: Эжектор VEBL-15H-T2-RU01 представляет собой компактное, надежное и энергоэффективное решение для создания вакуума. В отличие от традиционных вакуумных насосов, он не имеет вращающихся частей и трущихся деталей (кроме простого клапана), что обеспечивает высокую надежность, длительный срок службы, низкий уровень шума и вибрации.
Назначение и принцип работы в системе «Экотол-ВАК»
Вакуумный эжектор — это «сердце» вакуумной системы биотуалета. Его задача — быстро создать и поддерживать необходимое разрежение в накопительной емкости и трубопроводах для моментального удаления отходов при смыве.
Как работает вакуумный эжектор:
- Подача сжатого воздуха: По команде контроллера на электромагнитный клапан подается поток сжатого воздуха (рабочая среда) под давлением 4-7 бар.
- Создание струи и разрежения: Воздух проходит через сопло эжектора, где его скорость резко возрастает. Струя увлекает за собой воздух из вакуумной камеры (подсоединенной к системе туалета), создавая в ней разрежение (вакуум).
- Формирование вакуума: Этот эффект (эжекция) позволяет откачивать воздух из накопительного бака и создавать перепад давления, достаточный для принудительного перемещения стоков.
- Остановка: После закрытия клапана подачи воздуха вакуум в системе сохраняется благодаря обратному клапану, предотвращающему подсос.
Высокая надежность
Отсутствие электродвигателя и изнашиваемых механических частей (поршней, мембран) делает эжектор практически вечным узлом, требующим минимального обслуживания.
Компактность и легкость
Малые габариты и вес позволяют легко разместить эжектор в ограниченном пространстве сантехнического модуля вагона.
Низкий уровень шума
Работает значительно тише механических вакуумных насосов, что повышает комфорт пассажиров.
Устойчивость к загрязненной среде
Конструкция менее чувствительна к возможному попаданию влаги или мелких частиц по сравнению с точной механикой насосов.
Технические характеристики эжектора VEBL-15H-T2-RU01
| Параметр | Значение / Описание |
|---|---|
| Тип | Вакуумный эжектор, однокаскадный |
| Принцип действия | Эжекционный, струйный |
| Рабочая среда | Очищенный сжатый воздух (без масла и влаги) |
| Давление питающего воздуха | ~ 4 – 7 бар (требует уточнения по тех. документации ЭЧТК) |
| Потребление воздуха | Определяется производительностью, типично для данной модели |
| Создаваемый вакуум (остаточное давление) | До 80-90% (около -0.8...-0.9 бар отн.) – достаточно для работы системы |
| Пропускная способность (производительность) | Оптимизирована под объем и требования системы «Экотол-ВАК» |
| Присоединительные размеры | Вход воздуха: G1/8" или G1/4"; Вакуумный порт: G1/2" или др. (требует уточнения) |
| Материал корпуса | Анодированный алюминий, нержавеющая сталь или латунь |
| Комплектация | Может включать встроенный обратный и соленоидный клапан, фильтр, глушитель |
| Совместимость | Предназначен для установки в штатное место ЭЧТК «Экотол-ВАК» |
Важно для правильной работы!
1. Качество воздуха: Для долговечной и стабильной работы эжектора критически важно подавать очищенный от влаги, масла и твердых частиц сжатый воздух. Рекомендуется использование фильтра-влагоотделителя и регулятора давления в пневмолинии.
2. Проверка перед заменой: Если эжектор перестал создавать вакуум, проверьте наличие и давление сжатого воздуха на его входе, а также герметичность вакуумных магистралей и обратного клапана. Иногда проблема не в самом эжекторе.
Признаки неисправности эжектора
Замена эжектора VEBL-15H-T2-RU01 необходима при следующих симптомах:
- Отсутствие или слабый вакуум: Система не смывает или смывает очень медленно, несмотря на наличие сжатого воздуха.
- Постоянная утечка воздуха: Слышно шипение из корпуса эжектора в выключенном состоянии (износ или загрязнение внутреннего клапана).
- Механические повреждения: Видимые трещины корпуса, сломанные штуцеры.
- Забитость сопла: Попадание крупных частиц грязи или льда может заблокировать канал, что требует чистки или замены.
Почему выбирают ООО «Реил СП» для запчастей ЭЧТК?
Прямые поставки для ЖД-сектора
Мы специализируемся на комплектующих для железнодорожного транспорта и понимаем важность совместимости каждого узла.
Оригинальные и проверенные аналоги
Поставляем эжектор VEBL-15H-T2-RU01, предназначенный для работы в системах «Экотол-ВАК», гарантируя правильные параметры вакуума.
Наличие в Екатеринбурге
Ключевые запчасти в наличии на складе по адресу: ул. Первомайская, д. 35. Быстрая отгрузка для минимизации простоя вагонов.
Комплексное снабжение
Предлагаем все сопутствующие компоненты: пневмораспределители, клапаны, датчики, фильтры для сжатого воздуха.
Как заказать эжектор VEBL-15H-T2-RU01 в Екатеринбурге?
Для заказа или консультации свяжитесь с нами:
📞 Телефон отдела продаж: +7 (343) 200-30-01
💬 Мессенджеры (WhatsApp/Telegram): +7 (908) 915-80-00
📍 Адрес склада для самовывоза: г. Екатеринбург, ул. Первомайская, д. 35
🚚 Доставка: Отправляем транспортными компаниями (ПЭК, Деловые Линии, КИТ и др.) во все регионы РФ.
При заказе укажите: артикул VEBL-15H-T2-RU01 и необходимое количество.
УТОЧНИТЬ НАЛИЧИЕ И ЦЕНУ
