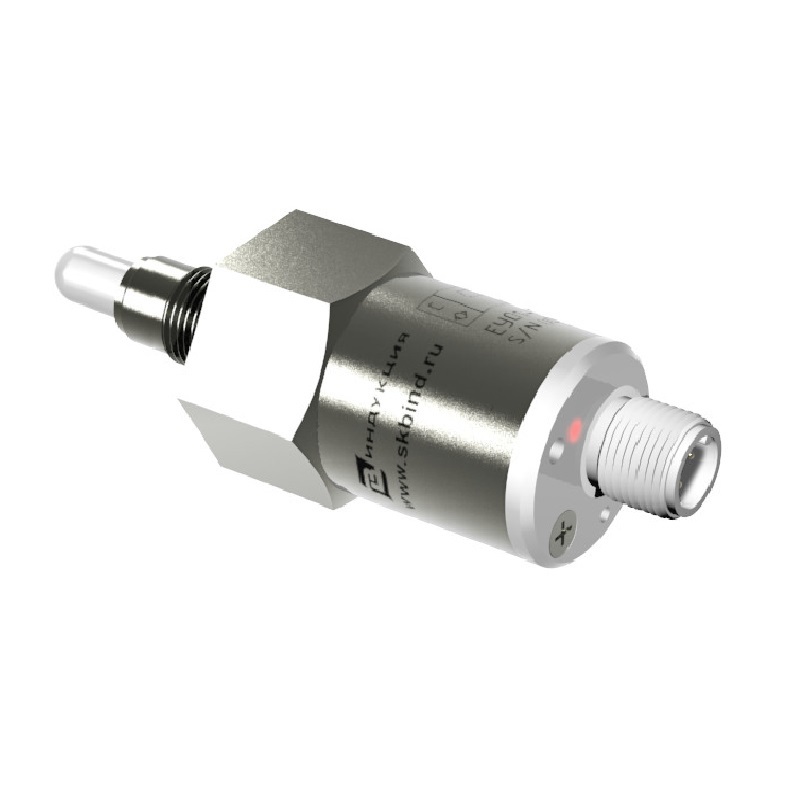

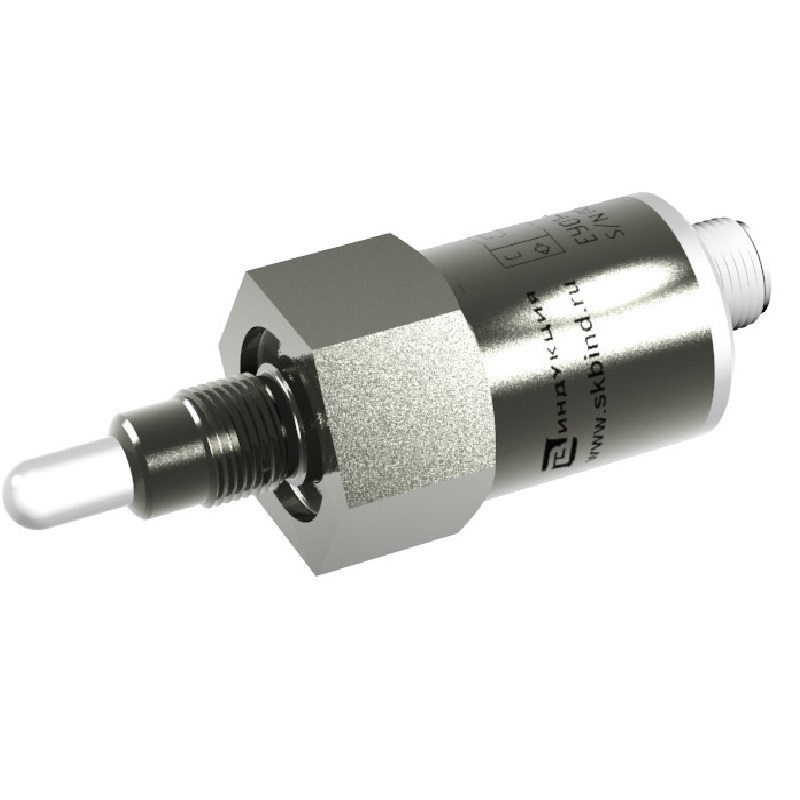

Бесконтактный емкостный выключатель ЕУ01-NO-NPN-M12х1 для ЭЧТК «Экотол-ВАК»
Артикул: ЕУ01-NO-NPN-M12х1
Материал корпуса: Нержавеющая сталь 12х18Н10Т
Наличие: В наличии на складе в Екатеринбурге
Цена: По запросу (зависит от объема)
Оригинальный емкостный бесконтактный выключатель (датчик) для систем контроля уровня жидкостей и управления процессами в экологически чистых туалетных комплексах (ЭЧТК) «Экотол-ВАК». Изготовлен из нержавеющей стали, обеспечивает надежную работу в условиях агрессивных сред и высокой влажности.
Ключевая особенность: Емкостной принцип действия позволяет обнаруживать как проводящие (вода, растворы), так и непроводящие (пластик, стекло) материалы через неметаллические преграды. Идеально подходит для контроля уровня жидкости в баках ЭЧТК без прямого контакта со средой.
Назначение и принцип работы в системе «Экотол-ВАК»
Выключатель ЕУ01-NO-NPN-M12х1 выполняет функцию датчика контроля уровня в системах биотуалетов. Его основная задача — определение наличия или отсутствия жидкости (сточных вод, чистой воды, растворов) в определенных точках системы для автоматического управления процессами наполнения, опорожнения и защиты оборудования.
Функции в системе ЭЧТК:
- Контроль уровня в накопительном баке: Подача сигнала о заполнении бака для запуска цикла опорожнения или запрета использования.
- Контроль уровня воды для смыва: Определение наличия воды в баке подачи для предотвращения «сухого» срабатывания системы.
- Защита от переполнения: Аварийное отключение системы при достижении критического уровня.
- Управление насосами и клапанами: Автоматизация циклов работы на основе сигналов датчика.
Как работает емкостной датчик:
Принцип действия основан на изменении электрической емкости между чувствительным элементом датчика и землей. При приближении к чувствительной зоне любого материала (даже через стенку бака) емкость изменяется, что вызывает срабатывание электронной схемы и изменение состояния выходного сигнала.
Технические характеристики выключателя ЕУ01-NO-NPN-M12
| Параметр | Значение / Описание |
|---|---|
| Тип датчика | Емкостной, бесконтактный |
| Принцип работы | Обнаружение объектов по изменению электрической емкости |
| Выходной сигнал | NPN, транзисторный выход |
| Состояние выхода | НО (нормально разомкнутый) - замыкает выход при срабатывании |
| Напряжение питания | 10-30 В постоянного тока (DC) |
| Максимальный коммутируемый ток | 200 мА |
| Расстояние срабатывания Sn | 2 мм (для стали), 4 мм (для воды) |
| Рабочая частота | 100 Гц |
| Материал корпуса | Нержавеющая сталь 12х18Н10Т |
| Присоединительный размер | Резьба М12х1 |
| Степень защиты | IP67 (полная защита от пыли и временного погружения в воду) |
| Рабочая температура | -25°C до +70°C |
| Индикация работы | Светодиодный индикатор (желтый) |
| Особенность | Чувствительная настройка (потенциометр) для регулировки под конкретную среду |
Конструктивные особенности и преимущества
Устройство датчика:
Выключатель состоит из корпуса из нержавеющей стали с резьбой М12х1 для монтажа, чувствительного элемента, электронной платы с потенциометром для регулировки чувствительности и кабельного вывода.
Коррозионная стойкость
Корпус из нержавеющей стали 12х18Н10Т устойчив к воздействию влаги, агрессивных паров и моющих средств, используемых в санузлах.
Универсальность обнаружения
Реагирует на все материалы (металлы, жидкости, пластики, стекло, дерево), что позволяет контролировать уровень через стенки пластиковых баков.
Регулировка чувствительности
Встроенный потенциометр позволяет точно настроить датчик на срабатывание от конкретной жидкости через определенную толщину стенки бака.
Прочный и компактный корпус
Металлический корпус с резьбой М12 обеспечивает механическую прочность и удобство монтажа в штатные места системы «Экотол-ВАК».
Применение и совместимость
Область применения:
- Системы ЭЧТК «Экотол-ВАК»: Основное применение - датчики контроля уровня в накопительных и расходных баках.
- Другие системы биотуалетов: Может применяться в аналогичных отечественных системах, где требуется бесконтактный контроль уровня.
- Промышленная автоматизация: Обнаружение наличия жидкости, сыпучих материалов, контроль уровня в резервуарах.
Как определить неисправность датчика:
Признаками выхода из строя емкостного выключателя могут быть:
- Некорректная работа системы (постоянное срабатывание или отсутствие реакции на изменение уровня)
- Ложные срабатывания
- Отсутствие световой индикации при наличии питания
- Нарушение герметичности корпуса (попадание влаги внутрь)
Важная информация по подключению и настройке
Подключение: При подключении важно правильно определить провода: коричневый (+V), синий (0V), черный (выход). Для NPN выхода нагрузка подключается между выходом и плюсом питания.
Настройка: После монтажа необходимо отрегулировать чувствительность потенциометром при пустом баке, затем при заполненном, добиваясь четкого срабатывания.
Защита: Для стабильной работы рекомендуется защищать датчик от прямых струй воды и механических повреждений.
Почему для замены выбирают ООО «Реил СП»?
Наша компания специализируется на поставках комплектующих для железнодорожного транспорта, включая полный спектр запчастей для систем биотуалетов.
Специализация на ЖД-комплектующих
Глубокое понимание специфики оборудования пассажирских вагонов и систем ЭЧТК.
Оригинальные и совместимые компоненты
Поставляем датчики, соответствующие требованиям систем «Экотол-ВАК».
Наличие на складе в Екатеринбурге
Ключевые позиции, включая датчик ЕУ01, в наличии для быстрой отгрузки.
Техническая поддержка
Консультации по подбору, подключению и настройке оборудования.
