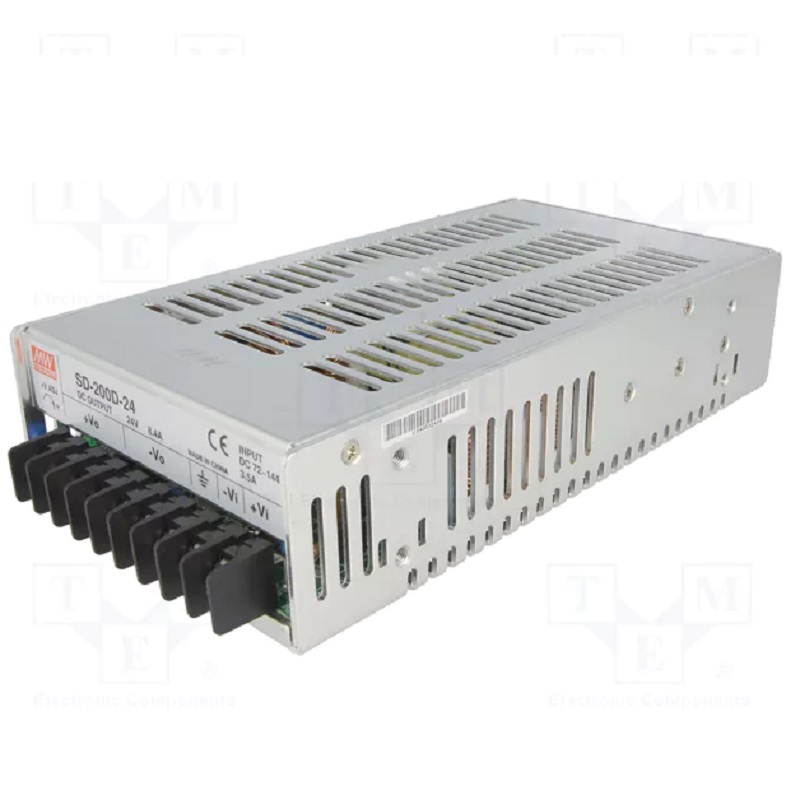

Импульсный источник питания SD-200D-24 Mean Well для систем биотуалетов пассажирских вагонов
Надежный преобразователь 220В на 24В постоянного тока для питания автоматики биотуалетов в системах Эковагсистемс, Экотол и ЭЧТК.
Назначение и область применения
Импульсный источник питания Mean Well SD-200D-24 предназначен для преобразования сетевого переменного напряжения 220В в стабильное постоянное напряжение 24В с током нагрузки до 8.3А (максимальная мощность 200Вт).
Данная модель широко применяется в качестве встроенного или внешнего блока питания для систем управления, автоматики и электромеханических компонентов современных экологически чистых туалетных комплексов (ЭЧТК), устанавливаемых в пассажирские железнодорожные вагоны, включая системы российского производства «Эковагсистемс» и «Экотол».
Что питает блок SD-200D-24 в системе биотуалета?
- Блоки управления (контроллеры) — «мозг» системы, отвечающий за циклы смыва и контроль.
- Соленоидные клапаны — электромагнитные клапаны подачи воды и воздуха.
- Приводы и двигатели — например, механизмы дозирования дезодорирующей жидкости.
- Датчики уровня — в накопительных баках и баках с водой.
- Системы индикации и сигнализации — панели состояния для пассажиров и обслуживающего персонала.
Ключевые преимущества для применения в вагонах
Надежность в условиях железной дороги
Блок питания Mean Well SD-200D-24 разработан с учетом работы в сложных условиях: устойчивость к перепадам сетевого напряжения, вибрациям и широкому температурному диапазону, что критически важно для подвижного состава.
Полная защита оборудования
Модель обладает встроенной защитой, которая оберегает как сам блок, так и дорогостоящую электронику туалетной системы:
- Защита от короткого замыкания (SCP) на выходе.
- Защита от перегрузки (OLP) по току.
- Защита от перенапряжения (OVP) на выходе.
- Защита от перегрева (OTP).
Универсальный монтаж и совместимость
Корпус блока позволяет осуществлять как настенный монтаж, так и установку на DIN-рейку стандарта TS35/7.5 или TS35/15, что является стандартом для монтажа электрооборудования в технических шкафах вагонов. Стандартные клеммные колодки упрощают подключение.
Технические характеристики SD-200D-24
| Параметр | Значение / Описание |
|---|---|
| Модель | Mean Well SD-200D-24 |
| Выходное напряжение | 24 В постоянного тока (DC) |
| Выходной ток (номинальный / максимальный) | 8.3 А / 8.8 А (до 230Вт в течение 3 сек.) |
| Выходная мощность | 200 Вт |
| Входное напряжение | 85 ~ 264 В AC (полный диапазон для разных сетей) |
| КПД | 88% типовой (при 230В AC, 100% нагрузке) |
| Коррекция коэффициента мощности (PFC) | Есть (>0.95 при 230В AC, полной нагрузке) |
| Охлаждение | Естественная конвекция (без вентилятора) |
| Степень защиты корпуса (IP) | IP31 (защита от попадания капель и крупных частиц) |
| Диапазон рабочих температур | -30°C ~ +70°C (с снижением мощности от +50°C) |
| Габариты (Д x Ш x В) | 199 x 110 x 50 мм |
| Сертификаты безопасности | CB, CE, UKCA |
Совместимость с системами биотуалетов
Блок питания SD-200D-24 является стандартным, надежным и рекомендуемым решением для обеспечения электроэнергией следующих систем:
- «Эковагсистемс» (ЭВС): Обеспечивает питание программируемого логического контроллера (ПЛК), датчиков заполнения баков и электромагнитных клапанов.
- «Экотол»: Используется в цепи питания системы управления смывом и контроля расхода воды.
- Экологически чистые туалетные комплексы (ЭЧТК): Применяется как унифицированный источник питания в различных модификациях комплексов, устанавливаемых на пассажирские вагоны РЖД и не только.
Важное примечание по замене
При замене вышедшего из строя блока питания в существующей системе необходимо убедиться в соответствии выходных параметров (24В DC) и достаточной мощности (200Вт). SD-200D-24 часто является прямой или улучшенной заменой менее мощным или устаревшим моделям.
Где купить и как заказать
Импульсный источник питания Mean Well SD-200D-24 доступен для заказа. Мы осуществляем поставки электротехнических компонентов для систем водоотведения и биотуалетов пассажирских вагонов по всей территории России и в страны СНГ.
Для консультации и подбора аналогов свяжитесь с нашими техническими специалистами, которые помогут подобрать блок питания, учитывая специфику вашего оборудования и условия эксплуатации.
* Характеристики и описания приведены на основе официальной документации производителя Mean Well и технических данных на системы биотуалетов пассажирских вагонов. Производитель оставляет за собой право вносить изменения в конструкцию и параметры.
