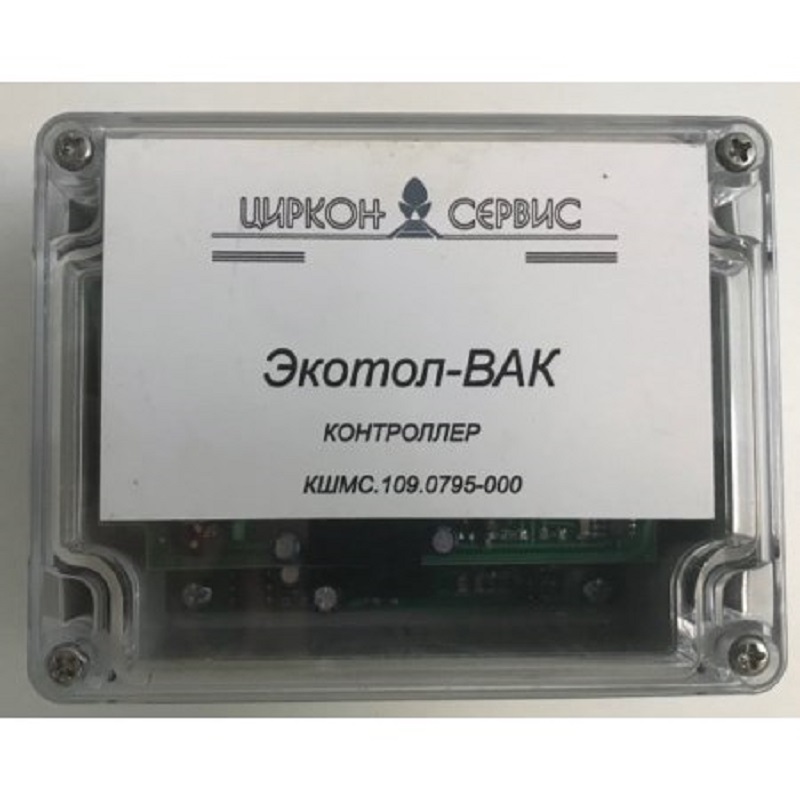

Главный контроллер КШМС.109.0795.000 для ЭЧТК «Экотол-ВАК»
Артикул: КШМС.109.0795.000
Применение: ЭЧТК «Экотол-ВАК» (главный блок управления)
Наличие: В наличии на складе в Екатеринбурге
Цена: По запросу
Оригинальный главный контроллер (блок управления, «мозг» системы) экологически чистого туалетного комплекса «Экотол-ВАК». Это электронный модуль, который осуществляет полное автоматическое управление всеми процессами работы биотуалета пассажирского вагона: от приема команды на смыв до контроля состояния и диагностики неисправностей.
Ключевая роль: Контроллер КШМС.109.0795.000 является центральным вычислительным и управляющим узлом системы ЭЧТК. Его замена требуется при полном отказе системы, аппаратной поломке или программном сбое, который не устраняется перезагрузкой.
Назначение и функции контроллера в системе «Экотол-ВАК»
Данный блок управления обрабатывает информацию от всех датчиков и органов управления, выполняет заложенные алгоритмы и формирует команды для исполнительных механизмов. Его работа обеспечивает надежный, гигиеничный и экономичный цикл работы туалета.
Основные функции контроллера:
- Управление циклом смыва: По команде от пассажира (кнопка/педаль) запускает и контролирует последовательность операций: открытие заслонок, включение насосов, подачу воды, опорожнение.
- Контроль уровня и состояния: Обрабатывает сигналы от датчиков уровня заполнения накопительного бака, датчиков температуры, датчиков положения заслонок.
- Управление исполнительными механизмами: Формирует сигналы для включения/выключения вакуумного насоса, насоса подачи воды, электромагнитных и пневматических клапанов, системы обогрева.
- Индикация и диагностика: Отображает текущее состояние системы (готовность, заполнение бака, неисправность) на панели управления. Выполняет самодиагностику и идентификацию ошибок.
- Защита и блокировки: Предотвращает аварийные ситуации (например, смыв при переполненном баке), обеспечивает аварийную сигнализацию.
- Обеспечение энергосберегающих режимов: Управляет системой подогрева, отключая ее при положительных температурах.
Технические характеристики и конструкция
Контроллер представляет собой электронную плату в защищенном металлическом или пластиковом корпусе, устанавливаемом в шкафу управления ЭЧТК.
| Параметр | Характеристика / Описание |
|---|---|
| Тип изделия | Промышленный программируемый контроллер (PLC) или специализированный блок управления |
| Назначение | Главный блок управления системой ЭЧТК «Экотол-ВАК» |
| Напряжение питания | Соответствует бортовой сети вагона (24 В DC или 110/220 В AC, требует уточнения) |
| Входные сигналы (DI) | Дискретные: команды с кнопок, сигналы от концевых выключателей (датчиков положения), датчиков уровня (сухие контакты или NPN/PNP) |
| Выходные сигналы (DO) | Дискретные: релейные или транзисторные выходы для управления насосами, клапанами, ТЭНами, сигнализацией |
| Интерфейсы | Клеммные колодки для подключения силовых и сигнальных цепей |
| Степень защиты корпуса | IP20 или выше (для установки внутри защищенного шкафа) |
| Программное обеспечение | Прошивка с алгоритмом работы, специфичным для модели «Экотол-ВАК» |
| Индикация | Светодиоды состояния входов/выходов, системные индикаторы |
Что входит в понятие «контроллер в сборе»:
Часто под артикулом КШМС.109.0795.000 понимается не просто плата, а комплектное устройство, которое может включать:
- Основную плату управления с процессором.
- Модули ввода/вывода (при их внешнем исполнении).
- Корпус с клеммниками.
- Интерфейсный кабель или разъем для связи с панелью индикации.
Признаки неисправности и необходимость замены
Симптомы выхода контроллера из строя:
- Полный отказ системы: Биотуалет не реагирует ни на какие команды, отсутствует индикация, не слышно работы механизмов.
- Некорректная работа алгоритмов: Сбой последовательности операций (например, смыв без создания вакуума), самопроизвольные срабатывания.
- Отказ отдельных функций при исправности периферии (например, не работает обогрев, но насосы включаются).
- Постоянная индикация ошибки, которая не сбрасывается.
- Видимые повреждения: Следы перегрева, вздувшиеся конденсаторы, запах гари на плате.
- Потеря программы: Контроллер «забыл» алгоритм работы, что проявляется в хаотичном поведении.
Важный этап диагностики:
Перед заказом дорогостоящего контроллера необходимо по возможности исключить неисправности в периферийном оборудовании (предохранители, датчики, кнопки, питание). Однако, если все внешние цепи и компоненты проверены, а система не работает — наиболее вероятной причиной является отказ контроллера КШМС.109.0795.000.
Совместимость и установка
Область применения:
Контроллер предназначен исключительно для отечественных экологически чистых туалетных комплексов «Экотол-ВАК» конкретных моделей и модификаций. Он не взаимозаменяем с контроллерами от других производителей (Evac, Sanivac) без глубокой переделки системы.
Особенности замены:
- Программирование: Новый контроллер может поставляться с предустановленной стандартной прошивкой для «Экотол-ВАК». В некоторых случаях может потребоваться адаптация параметров под конкретную конфигурацию вагона.
- Подключение: Замена требует аккуратного переноса всех проводов со старого блока на новый в строгом соответствии со схемой. Рекомендуется маркировка клемм перед отключением.
Почему для замены контроллера выбирают ООО «Реил СП»?
Поставка оригинальных компонентов ЭЧТК
Мы специализируемся на комплектующих для железнодорожного транспорта и поставляем именно тот контроллер КШМС.109.0795.000, который предназначен для системы «Экотол-ВАК».
Поддержка в диагностике
Наши специалисты могут помочь в интерпретации симптомов неисправности, чтобы подтвердить необходимость замены именно контроллера, а не другого узла.
Наличие на складе в Екатеринбурге
Ключевые запчасти, включая блоки управления, хранятся на нашем складе для оперативного ремонта и минимизации простоя вагонов.
Комплексная поставка
Помимо контроллера, можем укомплектовать заказ сопутствующими датчиками, кнопками и механикой для полного восстановления работоспособности ЭЧТК.
Как заказать контроллер КШМС.109.0795.000 в Екатеринбурге?
Контакты для заказа в ООО «Реил СП»
Для заказа или консультации по сложной электронике свяжитесь с нами:
📞 Телефон отдела продаж: +7 (343) 200-30-01
💬 Мессенджеры (WhatsApp/Telegram): +7 (908) 915-80-00
📍 Адрес склада для самовывоза: г. Екатеринбург, ул. Первомайская, д. 35
🚚 Доставка: Отправка транспортными компаниями по всей России.
При заказе укажите: Точный артикул КШМС.109.0795.000, модель/тип вашего ЭЧТК «Экотол-ВАК» (если известна) и по возможности опишите симптомы неисправности для дополнительной проверки совместимости.
