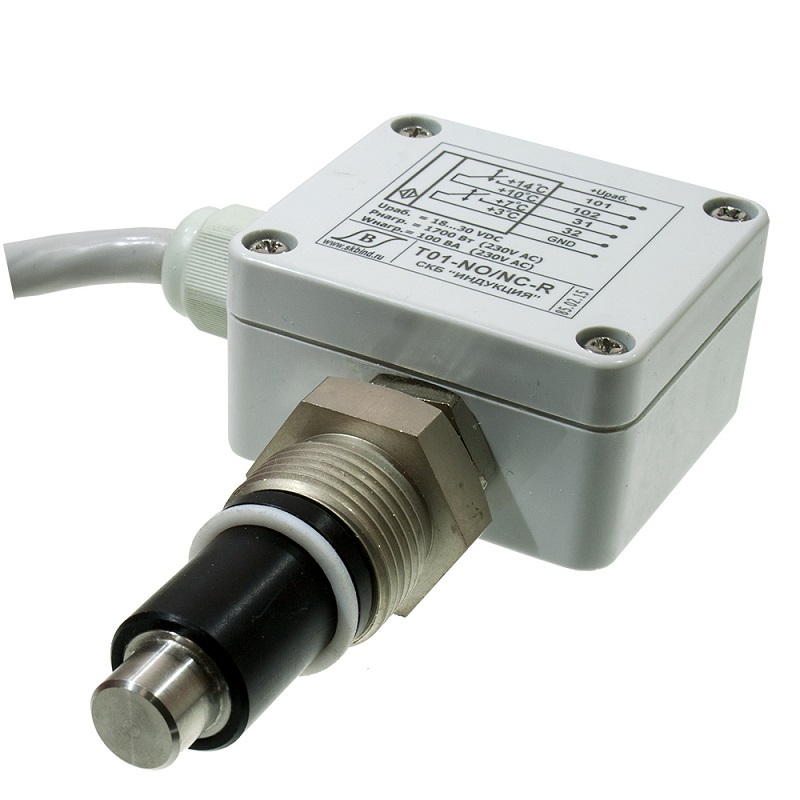

Датчик-реле температуры T01-NO/NC-R (Lкаб.=0,9м) для биотуалетов вагонов
Оригинальный датчик-реле температуры (ДРТ), специально разработанный для автоматизации систем обогрева и защиты от замерзания в биотуалетах (ЭЧТК) пассажирского железнодорожного подвижного состава. Ключевой элемент для поддержания работоспособности сантехнического оборудования в зимний период
Назначение и принцип работы в системе биотуалета
Датчик T01-NO/NC-R предназначен для автоматического управления нагревательными элементами (ТЭНами) в баках-накопителях и трубопроводах биотуалетов. Его основная задача — предотвращение замерзания жидкости в системе при отрицательных температурах окружающей среды, что критически важно для эксплуатации вагонов в зимнее время.
Как работает защита от замерзания?
Принцип действия основан на автоматическом включении и выключении обогрева при достижении теплоносителем заданных пороговых температур:
- Включение обогрева: Когда температура жидкости падает до нижнего установленного порога (например, +3...+7°C), контакты реле замыкаются, подавая питание на нагревательные элементы.
- Нагрев: ТЭНы работают, предотвращая образование льда.
- Выключение обогрева: Когда температура поднимается до верхнего порога (например, +10...+14°C), контакты реле размыкаются, отключая нагрев для экономии энергии и предотвращения перегрева.
Автоматизация и надежность
Полностью исключает человеческий фактор. Система самостоятельно поддерживает температуру в безопасном диапазоне, обеспечивая гарантированную защиту даже в неработающем вагоне.
Энергоэффективность
Циклическая работа «нагрев-пауза» предотвращает бесполезный постоянный расход электроэнергии, снижая общие эксплуатационные затраты.
Предотвращение аварий
Защищает дорогостоящее оборудование биотуалета (трубки, баки, клапаны) от разрыва из-за замерзания воды, избегая сложного и долгого ремонта.
Технические характеристики датчика T01-NO/NC-R
| Параметр | Значение / Описание |
|---|---|
| Назначение | Датчик-реле температуры (ДРТ) для систем обогрева |
| Количество порогов срабатывания | 2 (включения и выключения) |
| Порог №1 (включения), °С | +3...+7 (заводская настройка) |
| Порог №2 (выключения), °С | +10...+14 (заводская настройка) |
| Точность срабатывания, °С | ±2 |
| Напряжение питания | 24 В постоянного тока (DC), диапазон: 18–30 В DC |
| Коммутируемая нагрузка (активная) | До 1700 Вт при 230 В |
| Степень защиты корпуса (IP) | IP67 (полная защита от пыли и кратковременного погружения в воду) |
| Рабочая температура среды | -40…+50 °C |
| Присоединительный размер | Резьба М27х2 |
| Длина кабеля | 0,9 метра |
| Габариты корпуса (ДхШхВ) | 133 x 85 x 35 мм |
Совместимость и типовое применение
Датчик разработан для работы в суровых условиях железной дороги и совместим с различными системами биотуалетов (ЭЧТК), используемыми в пассажирских вагонах.
- Системы обогрева баков-накопителей вакуумных туалетов (Sanivac, Evac и др.).
- Контуры антиобледенительного обогрева подводящих/отводящих трубопроводов.
- Оборудование, где требуется автоматическое поддержание температуры в заданном диапазоне.
Признаки неисправности датчика
Замена датчика может потребоваться, если:
• Обогрев не включается в мороз, что грозит разморозкой системы.
• Обогрев работает постоянно, без отключения, приводя к перегреву и перерасходу энергии.
• На блоке управления загорается индикация ошибки температуры.
Почему для комплектации ЭЧТК выбирают ООО «Реил СП»?
Оригинальная продукция СКБ «Индукция»
Мы поставляем только оригинальные датчики от производителя, что гарантирует их полную совместимость, надежность и соответствие всем техническим параметрам.
Специализация на ЖД-комплектующих
Наша компания профессионально занимается поставками запчастей для железнодорожного транспорта и понимает специфику работы каждого узла, включая системы ЭЧТК.
Наличие в Екатеринбурге и быстрая логистика
Товар находится на нашем складе по адресу: г. Екатеринбург, ул. Первомайская, д. 35. Это позволяет отгрузить заказ в день обращения.
Комплексное снабжение
Помимо датчиков температуры, у нас можно приобрести полный спектр запчастей для биотуалетов: блоки управления, клапаны, насосы, уплотнения.
Как заказать датчик температуры T01-NO/NC-R в Екатеринбурге?
Для заказа или консультации свяжитесь с нами:
📞 Телефон отдела продаж: +7 (343) 200-30-01
💬 Мессенджеры (WhatsApp/Telegram): +7 (908) 915-80-00
📍 Адрес склада для самовывоза: г. Екатеринбург, ул. Первомайская, д. 35
🚚 Доставка: Отправляем транспортными компаниями (ПЭК, Деловые Линии, КИТ и др.) во все регионы РФ.
При заказе укажите: артикул T01-NO/NC-R (Lкаб.=0,9м) и необходимое количество.
