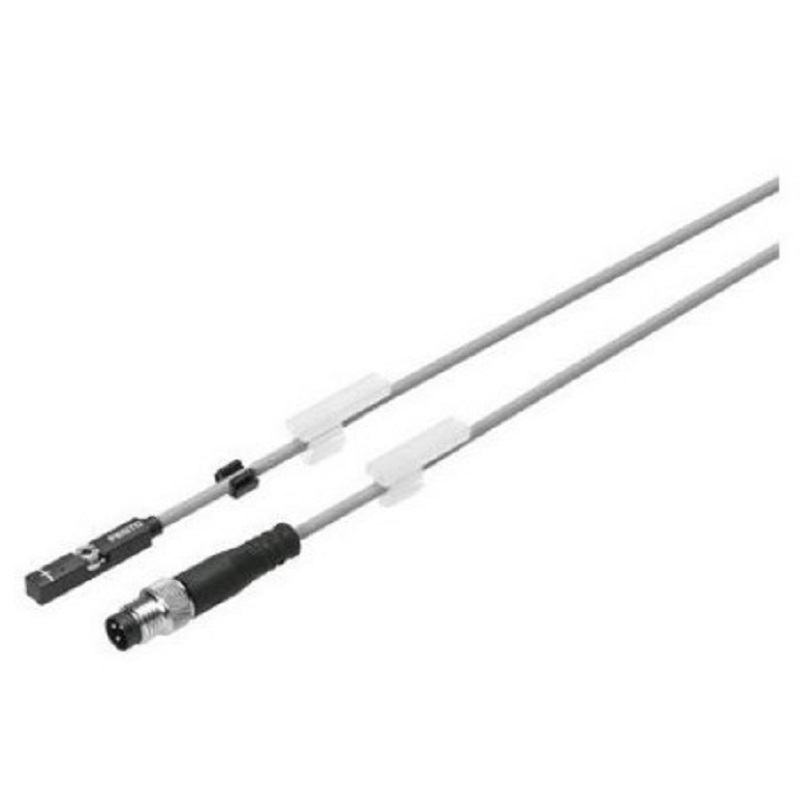

Индуктивный датчик положения SME-8M-DS-24V-K0,3-M8D для ЭЧТК «Экотол-ВАК»
Артикул: SME-8M-DS-24V-K0,3-M8D
Тип датчика: Индуктивный бесконтактный выключатель
Наличие: В наличии на складе в Екатеринбурге
Цена: По запросу
Оригинальный индуктивный датчик положения (бесконтактный выключатель) для систем контроля положения механизмов в экологически чистых туалетных комплексах (ЭЧТК) «Экотол-ВАК». Используется для точного определения конечных или промежуточных позиций движущихся частей (заслонок, клапанов, штоков) в автоматическом цикле работы биотуалета пассажирского вагона .
Ключевая особенность: Бесконтактный принцип работы обеспечивает высокую надежность и долговечность, так как отсутствует механический износ. Датчик срабатывает при приближении металлического объекта (метки, флажка) на заданное расстояние, формируя четкий электрический сигнал для системы управления .
Назначение и принцип работы в системе «Экотол-ВАК»
Датчик SME-8M-DS-24V-K0,3-M8D является «глазами» системы управления ЭЧТК. Он подает сигнал в контроллер о достижении исполнительным механизмом определенного положения, что необходимо для правильной последовательности операций цикла смыва, опорожнения, промывки .
Типовые задачи датчика в ЭЧТК:
- Контроль положения шиберной (запорной) заслонки: Сигнализирует о полном открытии или закрытии.
- Определение положения штока пневмо- или гидроцилиндра: Фиксирует конечные точки хода.
- Контроль наличия/отсутствия детали или объекта в заданной зоне.
- Формирование сигнала безопасности: Подтверждает, что механизм занял безопасное положение перед началом следующей операции.
Принцип действия индуктивного датчика:
Внутри корпуса датчика находится генератор, создающий высокочастотное электромагнитное поле на его чувствительной торцевой поверхности. Когда в это поле попадает металлический объект (например, стальной флажок на штоке), в нем возникают вихревые токи. Это изменяет амплитуду колебаний генератора, что регистрируется схемой, и выходной ключ (транзистор) изменяет свое состояние .
Расшифровка маркировки и технические характеристики
Маркировка SME-8M-DS-24V-K0,3-M8D содержит полную информацию о параметрах датчика:
| Элемент маркировки | Расшифровка и значение |
|---|---|
| SME | Серия/тип индуктивного датчика (например, SME-Sensor) |
| 8M | Диаметр корпуса: 8 мм (цилиндрический) |
| DS | Тип выхода и конструкция. Вероятно, «DS» означает «Dual Sensor» или указывает на двухпроводное подключение (требует уточнения для данной модели). |
| 24V | Напряжение питания: 24 В постоянного тока (DC) |
| K0,3 | Номинальная дистанция срабатывания: 0,3 мм (для датчиков в корпусе М8 это типичное значение) |
| M8D | Присоединение: Резьба M8 x 1, а также, возможно, «D» означает вставной тип (для монтажа в отверстие с гайкой). |
Дополнительные технические параметры (типовые для М8, 24V DC):
- Рабочее расстояние (Sn): 0,3 мм (для железа 1008). Для нержавеющей стали меньше — обычно 0,24 мм (коэффициент 0,8).
- Повторяемость: < 0,02 мм.
- Частота переключения: Высокая (до 1-2 кГц).
- Выходной сигнал: PNP или NPN (требует уточнения по артикулу). Двухпроводные датчики (возможно, DS) обычно имеют аналоговый (токовый) или ключевой выход.
- Степень защиты: Обычно IP67 (защита от пыли и кратковременного погружения).
- Материал корпуса: Нержавеющая сталь (AISI 303) или латунь с никелированием.
- Рабочая температура: -25°C … +70°C.
Признаки неисправности и необходимость замены
Симптомы выхода датчика положения из строя:
- Отсутствие сигнала: Система не «видит», что механизм достиг конечного положения, что приводит к зависанию цикла или аварийной остановке.
- Ложные срабатывания: Датчик выдает сигнал без присутствия металлической метки в зоне срабатывания.
- Нестабильная работа: Сигнал периодически пропадает или появляется.
- Механические повреждения: Вмятины на корпусе, повреждение резьбы М8, обрыв кабеля.
- Несоответствие расстояния: Зазор между датчиком и меткой сбился (должен быть ≤ 0,3 мм), что приводит к несрабатыванию.
Совместимость и важность оригинальной запчасти
Основное применение:
Датчик SME-8M-DS-24V-K0,3-M8D является штатным компонентом системы автоматики отечественных экологически чистых туалетных комплексов «Экотол-ВАК».
Критически важные параметры для замены:
При замене датчика положения необходимо строго соблюдать:
1. Напряжение питания (24V DC).
2. Выходной тип (PNP/NPN или 2-проводной) — ошибка выведет из строя вход контроллера.
3. Дистанцию срабатывания (0,3 мм).
4. Габарит и тип крепления (М8).
Несоответствие любого из этих параметров приведет к неработоспособности узла.
Почему для ремонта ЭЧТК выбирают ООО «Реил СП»?
Точный подбор по артикулу
Мы поставляем датчик с точно таким же артикулом SME-8M-DS-24V-K0,3-M8D, что гарантирует его полную электрическую и механическую совместимость со штатным местом установки в «Экотол-ВАК».
Оригинальная или проверенная совместимая замена
Работаем с надежными производителями сенсорной техники, продукция которых соответствует требованиям для эксплуатации на железнодорожном транспорте.
Собственный склад в Екатеринбурге
Наличие товара на складе по адресу: ул. Первомайская, д. 35 позволяет отгрузить заказ в день обращения.
Техническая консультация
Поможем с расшифровкой маркировки старого датчика, определением типа выхода и дадим рекомендации по монтажу и настройке.
Как заказать датчик положения в Екатеринбурге?
Контакты для заказа в ООО «Реил СП»
Свяжитесь с нами для оформления заказа или консультации:
📞 Телефон отдела продаж: +7 (343) 200-30-01
💬 Мессенджеры (WhatsApp/Telegram): +7 (908) 915-80-00
📍 Адрес склада для самовывоза: г. Екатеринбург, ул. Первомайская, д. 35
🚚 Доставка: Отправка по России транспортными компаниями (ПЭК, Деловые Линии, КИТ и др.).
Для оперативного заказа подготовьте: точный артикул SME-8M-DS-24V-K0,3-M8D и необходимое количество. При возможности, сообщите модель ЭЧТК или отправьте фото старого датчика.
