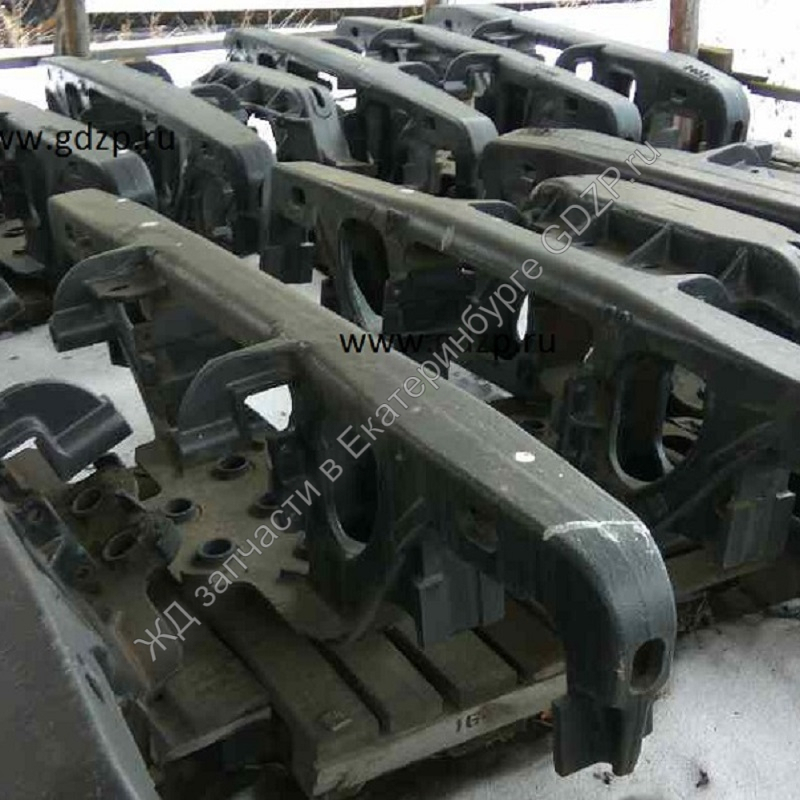

Боковая рама 18-100/18-194-1 194.00.080-0СБ производства АО «НПК «Уралвагонзавод»
Передаёт нагрузки от надрессорной балки на шейки двух осей колёсных пар через буксовые узлы. Оригинальное литьё УВЗ. Гарантия качества и полная документация.
⭐ Артикул: 194.00.080-0СБ (УВЗ)
Назначение и конструкция
Боковая рама 194.00.080-0СБ (модели 18-100 и 18-194-1) — один из основных несущих элементов тележки грузового вагона. Она воспринимает вертикальные нагрузки от надрессорной балки через рессорное подвешивание и передаёт их на шейки осей колёсных пар через буксовые узлы. Обеспечивает правильное позиционирование колёсных пар относительно рамы тележки.
Работаем с НДС, предоставляем паспорт качества, сертификат соответствия и результаты неразрушающего контроля (МПД, УЗК).
Габариты и масса боковой рамы 194.00.080-0СБ
Технические характеристики боковой рамы 194.00.080-0СБ
| Параметр | Значение |
|---|---|
| Артикул (чертеж) | 194.00.080-0СБ |
| Модели тележек | 18-100, 18-194-1 |
| Материал | Сталь 20ГЛ (ГОСТ 977-88) |
| Длина, мм | 2388 |
| Ширина, мм | 554 |
| Высота, мм | 671 |
| Масса, кг | 457 кг |
| Объем, м³ | 0,89 |
| Предельная статическая нагрузка | до 23,5 тс (235 кН) |
| Ресурс до капитального ремонта | не менее 32 лет (по ГОСТ 33788-2016) |
| Завод-изготовитель | АО «НПК «Уралвагонзавод» (УВЗ) |
| ГОСТ / ТУ | ТУ 3182-046-07510489-2012 |
Особенности литой конструкции УВЗ
Боковые рамы производства Уралвагонзавода изготавливаются методом цельнолитой конструкции из высокопрочной стали 20ГЛ. Каждая рама проходит обязательный контроль: магнитопорошковую дефектоскопию (МПД) и ультразвуковой контроль (УЗК) для выявления внутренних дефектов. Заводское клеймо ОТК и идентификационный номер гарантируют подлинность.
Преимущества покупки боковой рамы в ООО «Торг СП»
- Официальные поставки от АО «НПК «Уралвагонзавод» — 100% оригинал, без посредников.
- Наличие на складе в Екатеринбурге: боковые рамы 194.00.080-0СБ в наличии и под заказ.
- Полный пакет документов: сертификаты соответствия ТР ТС 001/2011, паспорта качества, протоколы испытаний.
- Гибкая система скидок для вагоноремонтных депо (ВРД) и крупных операторов подвижного состава.
- Доставка железнодорожным и автомобильным транспортом в любой регион РФ и СНГ.
- Отсрочка платежа для постоянных клиентов.
Применение боковых рам 194.00.080-0СБ
Используется при плановых и внеплановых ремонтах грузовых вагонов всех типов: полувагонов, цистерн, хопперов, платформ, думпкаров. Устанавливается в тележки моделей 18-100, 18-194-1, а также в тележки производства УВЗ для инновационных вагонов. Обеспечивает надёжную связь между надрессорной балкой и колёсными парами.
Условия эксплуатации и ресурс
Боковая рама рассчитана на эксплуатацию в любых климатических зонах РФ (от -60°C до +50°C). Межремонтный ресурс составляет не менее 32 лет при соблюдении правил технического обслуживания. Рекомендуется проводить периодическую дефектоскопию в соответствии с руководством по ремонту.
Официальная продажа боковых рам от УВЗ
Поставщик: ООО «Торг СП» — официальный партнёр АО «НПК «Уралвагонзавод». Гарантия завода-изготовителя.
Юридический адрес: 620075, г. Екатеринбург, ул. Кимовская, д. 10, кв. 19.
Фактический адрес (склад и офис): 620075, г. Екатеринбург, ул. Первомайская, д. 35.
Реквизиты ООО «ТОРГ СП»
Запрос цены и наличия боковой рамы 194.00.080-0СБ
Оставьте заявку — менеджер свяжется с вами, уточнит комплектацию, наличие и сроки отгрузки со склада в Екатеринбурге.
Нажимая «Отправить», вы соглашаетесь с обработкой персональных данных.
Или свяжитесь с нами в Telegram / WhatsApp: +7 908 915-8000
Купить боковую раму 194.00.080-0СБ (18-100/18-194-1) с доставкой по России
Компания ООО «Торг СП» (Екатеринбург) предлагает оригинальные боковые рамы 194.00.080-0СБ производства АО «НПК «Уралвагонзавод» по прямым ценам. Продукция УВЗ полностью соответствует требованиям ГОСТ 32445-2013 и ТР ТС 001/2011 «О безопасности железнодорожного подвижного состава». Мы гарантируем полную сопроводительную документацию и заводскую маркировку.
Боковая рама 194.00.080-0СБ имеет габаритные размеры 2388×554×671 мм, вес 457 кг и объем 0,89 м³. Эти параметры важно учитывать при планировании доставки и складского хранения. Благодаря складу в Екатеринбурге и прямым контрактам с Уралвагонзаводом, мы обеспечиваем минимальные сроки отгрузки.
Цена боковой рамы 194.00.080-0СБ зависит от объема заказа и условий оплаты — актуальный прайс вышлем по запросу. Для вагоноремонтных депо действуют специальные условия и отсрочка платежа.
Звоните по телефонам: +7 (343) 200-30-01, 268-82-83, 213-90-05 или пишите в WhatsApp / Telegram +7 908 915-8000. Наши специалисты проконсультируют по совместимости, наличию и доставке в любой регион РФ.
