Прокладка нашпальная резиновая ЦП-328 для скрепления КБ-65
Ключевой демпфирующий элемент для раздельного скрепления пути
Прокладка нашпальная ЦП-328 — это высокотехнологичный резиновый амортизатор, предназначенный для установки между железобетонной шпалой и подкладкой КБ-65 в составе раздельного рельсового скрепления. Её основное назначение — гашение динамических ударных нагрузок от подвижного состава, обеспечение электроизоляции и создание продольного сопротивления смещению рельсовой нити.
Изделие производится в соответствии с ГОСТ Р 56291-2014 и ТУ 2539-161-01124323-2003, что гарантирует его надежность и долговечность в условиях интенсивной эксплуатации.
Технические характеристики и модификации
Согласно ГОСТ Р 56291-2014, прокладка ЦП-328 изготавливается в нескольких модификациях, определяющих её ресурс и область применения.
Основные физико-механические параметры
| Параметр | Значение / Описание |
|---|---|
| Масса одной прокладки | 0,64 кг |
| Габаритные размеры (Д×Ш×В) | ~384×145×8 мм или 399×145×25 мм |
| Количество отверстий под болты | 2, размером 52×36 мм под закладные болты М22 |
| Твердость по Шору А | 60-90 усл. ед. |
| Условная прочность при растяжении | Не менее 7,0 МПа |
| Жёсткость на сжатие (20-90 кН) | 50-150 МН/м |
| Удельное объемное сопротивление | Не менее 1×10⁹ Ом·см |
| Рабочий температурный диапазон | От -60°C до +60°C |
Категории и исполнения: как правильно выбрать
ГОСТ Р 56291-2014 предусматривает деление прокладок на категории (I, II) и исполнения (ДД, Д, ПД), которые напрямую определяют их ресурс и назначение.
| Категория | Исполнение | Ресурс (грузонапряженность) | Основное назначение | Температура эксплуатации |
|---|---|---|---|---|
| I | ДД | 700 млн. тонн брутто | Деревянные шпалы | От -40°C до +60°C |
| Для категории I предусмотрено только исполнение ДД. | ||||
| II | ДД | 700 млн. тонн брутто | Деревянные шпалы | От -60°C до +60°C |
| Д | 700 млн. тонн брутто | Универсальное | ||
| ПД | 1,1 млрд. тонн брутто | Железобетонные шпалы, стрелочные переводы | ||
Ключевая рекомендация: Для скреплений на железобетонных шпалах, особенно на магистральных путях с высокой грузонапряженностью и в стрелочных переводах, следует заказывать прокладку ЦП-328 категории II, исполнения «ПД». Пример правильного условного обозначения: «Прокладка ЦП 328 категория II, исполнение "ПД", ГОСТ Р».
Назначение, функции и преимущества
Роль в конструкции пути
Устанавливаясь в узел скрепления КБ-65, прокладка ЦП-328 решает несколько критически важных задач:
- Амортизация и виброгашение: Поглощает и рассеивает динамическую энергию от поездов, защищая шпалу и балласт от разрушения.
- Электроизоляция: Обеспечивает изоляцию рельса от заземленного основания, что необходимо для работы рельсовых цепей автоблокировки и СЦБ.
- Защита от износа: Предотвращает механическое разрушение (истирание и сколы) поверхности бетона шпалы.
- Обеспечение трения: Создает необходимое сопротивление сдвигу, удерживая рельсовую колею в заданном положении.
Экономический эффект от применения
Использование сертифицированных прокладок ЦП-328, особенно исполнения «ПД», напрямую ведет к снижению затрат на содержание пути:
- Увеличение межремонтных сроков за счет повышенного ресурса (до 1.1 млрд тонн).
- Сохранение ресурса шпал (и железобетонных, и деревянных), что откладывает капитальные затраты на их замену.
- Снижение затрат на выправку пути благодаря стабильности геометрического положения рельсовой решетки.
Упаковка, маркировка и гарантии качества
Качество изделия подтверждается не только характеристиками, но и строгими требованиями к его оформлению.
Упаковка: Прокладки поставляются в пачках по 20 штук, перевязанных шпагатом или другим материалом, обеспечивающим сохранность при транспортировке.
Маркировка: Каждая прокладка должна иметь несмываемую гравировку (например, «ЦП 328-II-ПД»). На пачку крепится ярлык с указанием производителя, условного обозначения, номера партии, даты изготовления и штампа ОТК. Срок изготовления должен быть актуальным (не ранее 2013 года).
Как сделать заказ и получить коммерческое предложение
При заказе прокладок нашпальных ЦП-328 необходимо четко указать следующие параметры:
- Полное условное обозначение (например: ЦП 328 категория II, исполнение "ПД").
- Требуемое количество (в штуках или тоннах).
- Адрес и условия поставки.
Наши преимущества как поставщика:
- Прямые поставки от производителей, что гарантирует соответствие ГОСТ и оптимальную цену.
- Наличие на складе и возможность отгрузки в кратчайшие сроки.
- Полный пакет документов: паспорт качества, сертификат соответствия, товарная накладная.
- Консультация технических специалистов по подбору правильной категории и исполнения для ваших условий.
- Гибкие логистические решения: доставка автотранспортом, ЖД вагонами или контейнерами по России и в страны СНГ.
Для расчета стоимости, уточнения наличия и получения спецификации — свяжитесь с нашими менеджерами по телефону или электронной почте. Мы подготовим для вас индивидуальное коммерческое предложение.

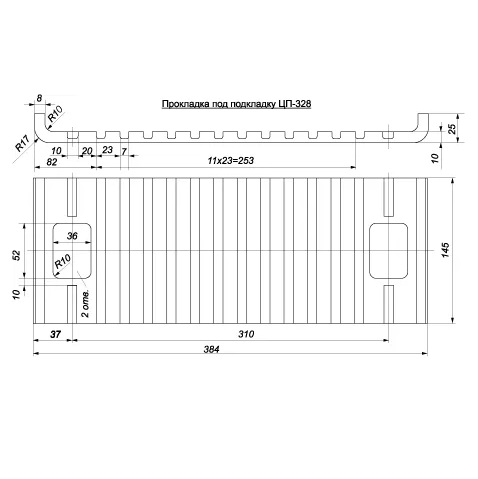

Чертеж
