Накладка P50 (1P50) - Стыковая Накладка для Рельсов Р50 по ГОСТ 33184-2014

О накладке P50 (1P50)

Накладка P50 (1P50) – это высоконадежный элемент верхнего строения железнодорожного пути (ВСП), предназначенный для создания прочных болтовых соединений в стыках рельсов типа Р50. Данное изделие соответствует требованиям межгосударственного стандарта ГОСТ 33184-2014 и применяется на железных дорогах широкой колеи как в токопроводящих, так и в изолирующих стыках.

Накладка относится к категории двухголовых, что позволяет осуществлять регулировку зазора между рельсами и степени затяжки стыковых болтов. Это обеспечивает надежное скрепление и оптимальную плотность прилегания рабочей поверхности накладки к рельсу. Изделие является ключевым элементом болтовых стыков, от которого напрямую зависит безопасность и бесперебойность железнодорожного движения.

Область применения

• Магистральные железные дороги: Для соединения рельсов Р50 на путях общего пользования при грузовых и пассажирских перевозках.

• Промышленный транспорт: Широко используется на подъездных путях промышленных предприятий, карьеров и складов.

• Метрополитен и городские линии: Применяется при строительстве и ремонте путей метро и городских электричек.

• Ремонт и модернизация: Незаменима для проведения плановых ремонтных работ и модернизации существующей железнодорожной инфраструктуры.

Технические характеристики накладки P50

В таблице представлены основные параметры изделия, соответствующие ГОСТ 33184-2014.

Конструктивные особенности и преимущества

Конструкция накладки продумана для обеспечения максимальной прочности и долговечности соединения. Шесть чередующихся отверстий (три круглых и три овальных) предназначены для установки стыковых болтов М24. Овальная форма части отверстий позволяет компенсировать температурные расширения рельсов и обеспечивать точную подгонку в стыке.

Ключевые преимущества:

• Прочность и долговечность: Изготовлена из качественной мартеновской стали (М54), обладающей высокими механическими свойствами.

• Надежное соединение: Двухголовая конструкция и оптимальная длина обеспечивают хорошее прилегание и равномерное распределение нагрузки, предотвращая расстройство стыка.

• Устойчивость к нагрузкам: Рассчитана на работу в условиях высоких статических и динамических нагрузок от подвижного состава.

• Коррозионная стойкость: Материал изделия и контроль качества производства обеспечивают устойчивость к воздействию негативных факторов.

• Стандартизация: Полное соответствие ГОСТ гарантирует взаимозаменяемость и совместимость с рельсами Р50.

Контроль качества и соответствие стандартам

Каждая партия накладок P50 подвергается строгому входному и выходному контролю, который включает проверку:

• Геометрических размеров и соответствия чертежам.

• Механических свойств (твердости по Бринеллю).

• Химического состава стали.

• Качества поверхности (отсутствие трещин, раковин и других дефектов).

Производство осуществляется в соответствии с ГОСТ 33184-2014, который заменил ранее действовавшие ГОСТ 4133-73, ГОСТ 19128-73 и ГОСТ 8193-73. Для ввоза товара на территорию Таможенного союза требуется код ТН ВЭД 7302400000, под который подпадают стыковые накладки и опорные подкладки из черных металлов.

Условия заказа и доставки

Мы предлагаем накладки P50 (1P50) нового производства, что подтверждается сертификатами соответствия и технической документацией. Цена на продукцию зависит от объема заказа и формы расчета.

• Цены: Актуальные оптовые и розничные цены уточняйте у наших менеджеров. На крупные заказы и для постоянных клиентов действуют специальные предложения и система скидков.

• Доставка: Мы организуем оперативную доставку автомобильным, железнодорожным транспортом в любой регион России, а также осуществляем поставки на экспорт.

• Оплата: Работаем по безналичному расчету. Возможна оплата по спецсчетам и предоставление отсрочки платежа по индивидуальному запросу.

Для заказа и получения детальной консультации обращайтесь к нашим специалистам по телефону или через форму обратной связи на сайте.

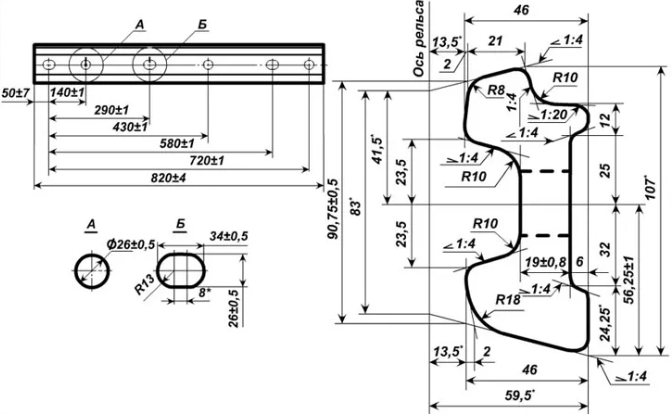

Чертеж Haклaдкa P50 ГOCT 33184-2014
