Накладка 1Р-65: надежное соединение рельсов для безупречной работы пути

Стыковое соединение — одно из самых ответственных мест в железнодорожном пути. Накладка 1Р-65 — это элемент, который гарантирует прочность и долговечность такого соединения. Соответствуя строгим требованиям ГОСТ 33184-2014, она обеспечивает безопасность и стабильность движения поездов.

Назначение и преимущества накладки 1Р-65

Стыковые накладки выполняют ключевую функцию в верхнем строении пути:

• Прочное соединение: Связывают торцы рельсов Р-65, обеспечивая непрерывность рельсовой нити.

• Равномерное распределение нагрузки: Передают давление от колес подвижного состава с одного рельса на другой, смягчая динамические воздействия.

• Сохранение геометрии пути: Предотвращают смещение рельсов в стыке, поддерживая заданную ширину колеи.

Маркировка "1Р65" указывает на тип накладки: шесть отверстий для болтов и стандартная длина 1000 мм.

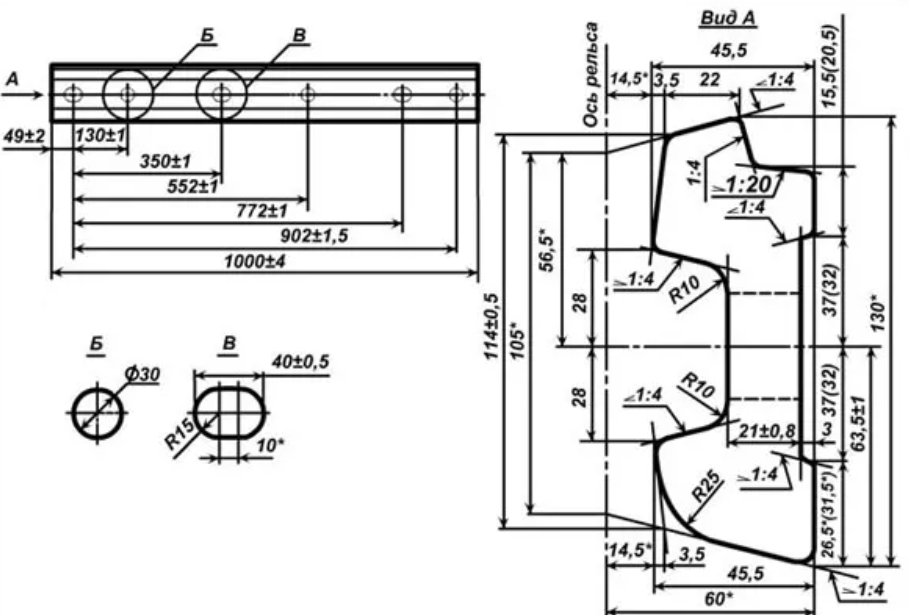

Конструкция и материалы: надежность, проверенная расчетами

Качество накладки 1Р-65 начинается с правильного выбора материалов и точного изготовления.

Прочностные характеристики

Накладки изготавливаются из полностью раскисленной спокойной мартеновской стали М54, которая обеспечивает:

• Временное сопротивление на разрыв: не менее 860 МПа

• Предел текучести: не менее 540 МПа

• Твердость по Бринеллю: 235-388 НВ

Такой набор механических свойств гарантирует, что накладка выдержит многократные переменные нагрузки без деформации и разрушения.

Технические характеристики и сфера применения

Основные параметры

• Габаритные размеры: 1000×130×45,5 мм

• Масса: 29,26 кг

• Площадь поперечного сечения проката: 38,45 см²

• Количество в 1 тонне: 34 шт.

• Количество на 1 км пути: 4,73 шт.

Особенности маркировки

• Накладки 1-го сорта не имеют цветной маркировки.

• Накладки 2-го сорта имеют один торец, замаркированный несмываемой красной краской (ширина полосы не менее 20 мм). Они используются на промышленных путях с меньшими нагрузками.

Почему стоит выбрать накладки 1Р-65?

• Соответствие ГОСТ: Все изделия производятся в строгом соответствии с ГОСТ 33184-2014.

• Проверенные материалы: Использование стали М54 гарантирует высокую прочность и долговечность.

• Точные расчеты: Оптимальная геометрия и количество отверстий обеспечивают простоту монтажа и надежность соединения.

Накладки 1Р-65 — это проверенное решение для создания безопасных и долговечных железнодорожных путей. Для заказа и получения подробной технической документации обращайтесь к нашим специалистам.
