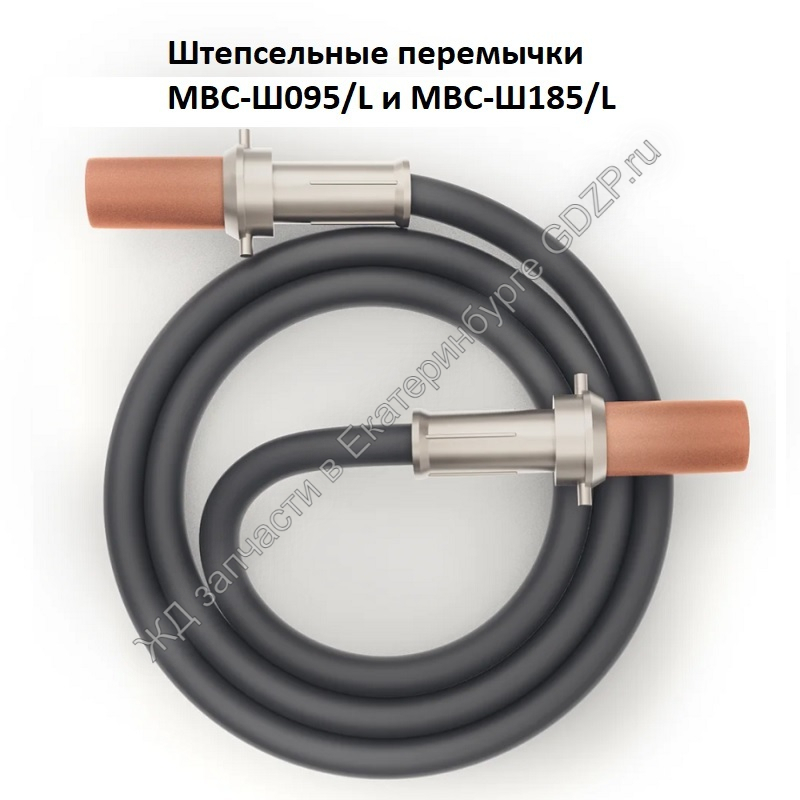

Высоковольтные штепсельные перемычки МВС-Ш095/L и МВС-Ш185/L

Ключевой элемент для энергоснабжения и испытаний железнодорожного подвижного состава

Компания ООО «Реил СП», известная своим спросом на качественные железнодорожные комплектующие, предлагает к поставке надежные штепсельные перемычки типа МВС. Эти унифицированные междувагонные соединения предназначены для передачи высокого напряжения и являются неотъемлемой частью безопасной эксплуатации пассажирского подвижного состава.

Продукция соответствует чертежу Э 018-01 (Л.10095.00.00.000) и производится по ТУ 32 ЦЛ 0089-00.

Назначение и область применения

Штепсельное соединение МВС является частью комплекта междувагонного высоковольтного соединения и предназначено для электрической коммутации высоковольтных (до 4000 В) подвагонных магистралей пассажирских вагонов.

Основные задачи:

• Подзарядка вагонов от стационарного источника: Обеспечение питания вагонов от высоковольтного трансформатора на стоянках (например, в депо или на станциях).

• Испытания высоковольтного оборудования: Подключение испытательных стендов для диагностики электрооборудования вагонов и локомотивов.

• Энергоснабжение в составе поезда: Соединение магистралей между вагонами или вагона с локомотивом (электровозом, тепловозом) для подачи напряжения на системы отопления и освещения.

Комплект поставки

Поставляются в виде готового узла — штепсель с кабелем требуемой длины и сечения. Полный комплект МВС также может включать высоковольтную розетку, холостой приемник и кронштейн для кабеля.

Технические характеристики перемычек МВС

Изделия рассчитаны на работу в тяжелых условиях железнодорожной эксплуатации.

Общие параметры (для сечений 95 и 185 мм²):

• Номинальное напряжение: от 30 В до 4000 В.

• Род тока: Постоянный и переменный (синусоидальный) частотой 50 Гц.

• Степень защиты: IP55 по ГОСТ 14254-96.

• Сопротивление изоляции: Не менее 100 МОм.

• Испытательное напряжение (50 Гц):

  • В сухом состоянии: 13 кВ в течение 1 мин.

  • Под дождем: 10 кВ (плавный подъем).

Параметры по сечению кабеля

В следующей таблице представлены ключевые различия между моделями перемычек.

Преимущества продукции

1. Соответствие стандартам и безопасность
Изготовление по действующим ТУ и чертежам, строгий контроль электротехнических параметров и высокий класс защиты обеспечивают безопасную работу персонала и оборудования.

2. Надежность и долговечность
Конструкция и используемые материалы (специальные высоковольтные кабели, износостойкая изоляция) рассчитаны на многократное использование в условиях вибрации, перепадов температур и атмосферных осадков.

3. Гибкость поставок
Возможность заказа перемычек с различной длиной кабеля и его маркой позволяет получить решение, оптимально подходящее под конкретные задачи и условия эксплуатации на вашем предприятии.

Как сделать заказ в Екатеринбурге

ООО «Реил СП» организует поставку штепсельных перемычек МВС и других железнодорожных комплектующих в Екатеринбург и по всей территории России.

Для расчета стоимости и оформления заказа укажите в запросе:

• Необходимую модель (МВС-Ш095 или МВС-Ш185).
• Требуемую длину кабеля (L).
• Предпочтительную марку кабеля (при наличии требований).
• Необходимое количество.

Цена на перемычки МВС рассчитывается индивидуально и зависит от конфигурации и объема заказа .

ООО «Реил СП» – ваш надежный партнер в обеспечении подвижного состава качественными компонентами.
