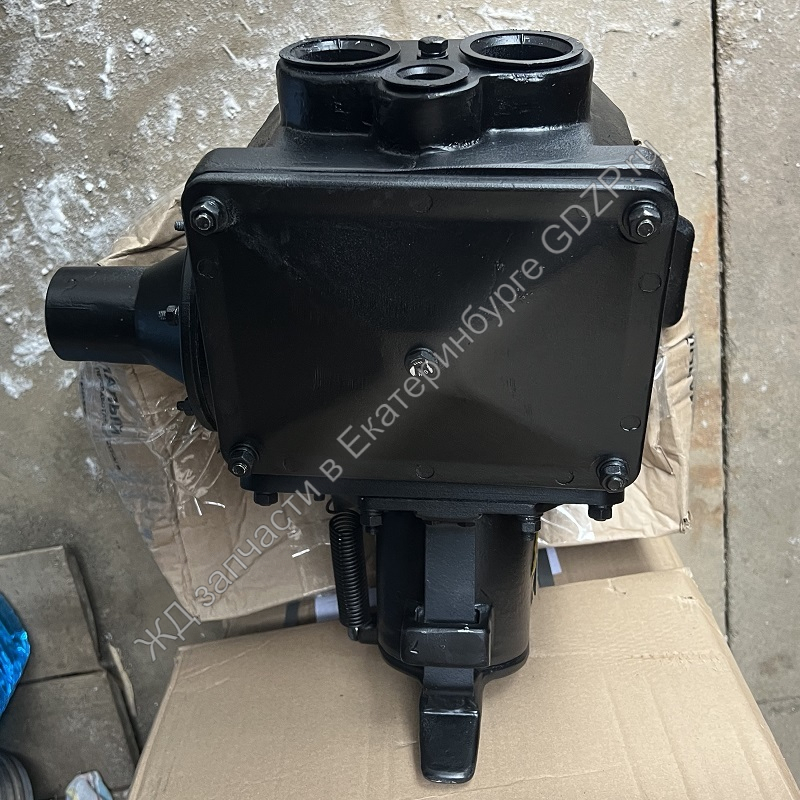

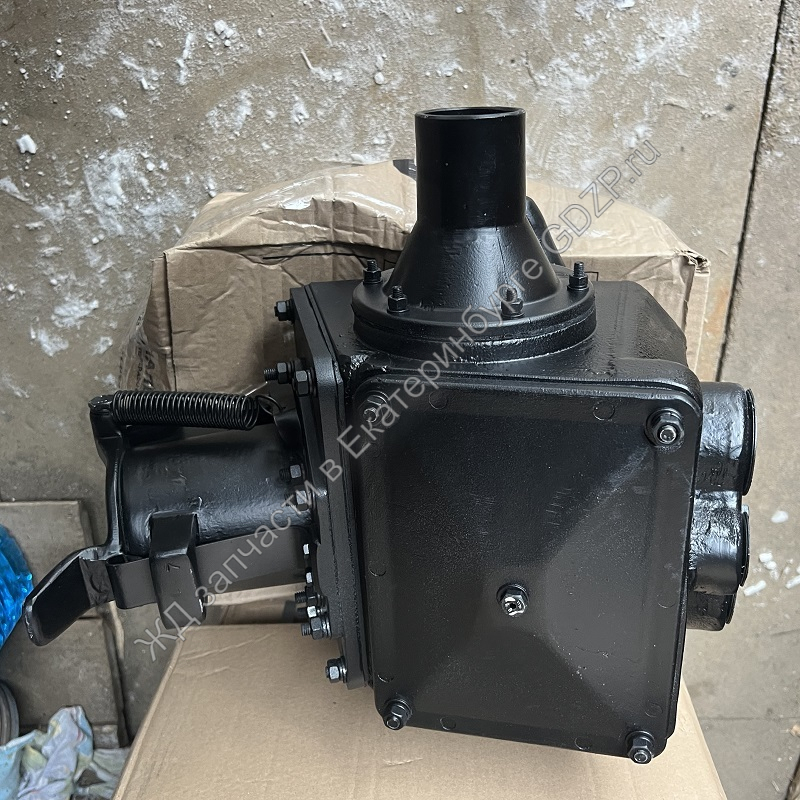

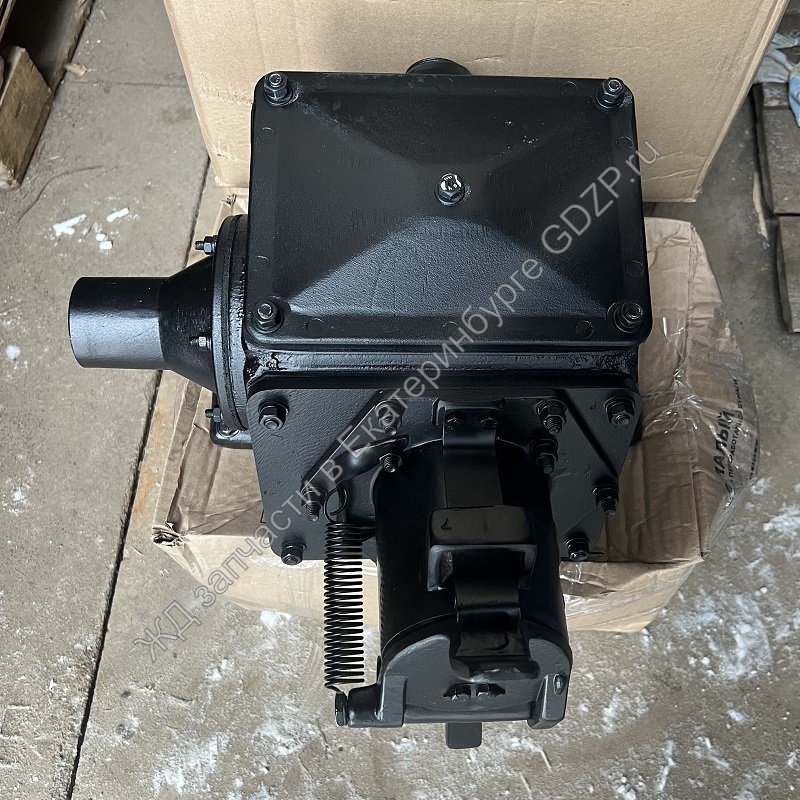

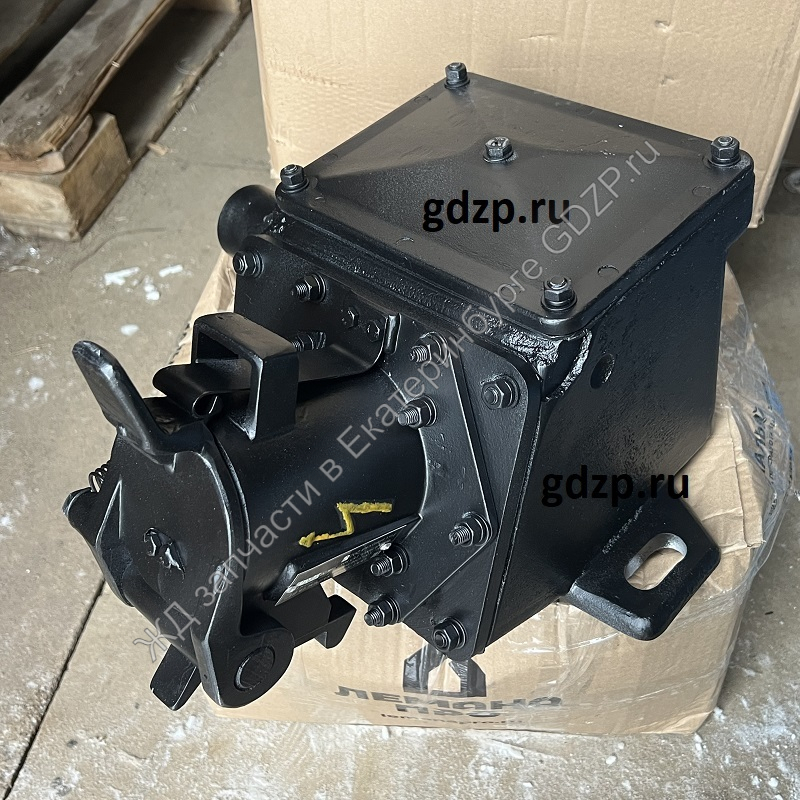

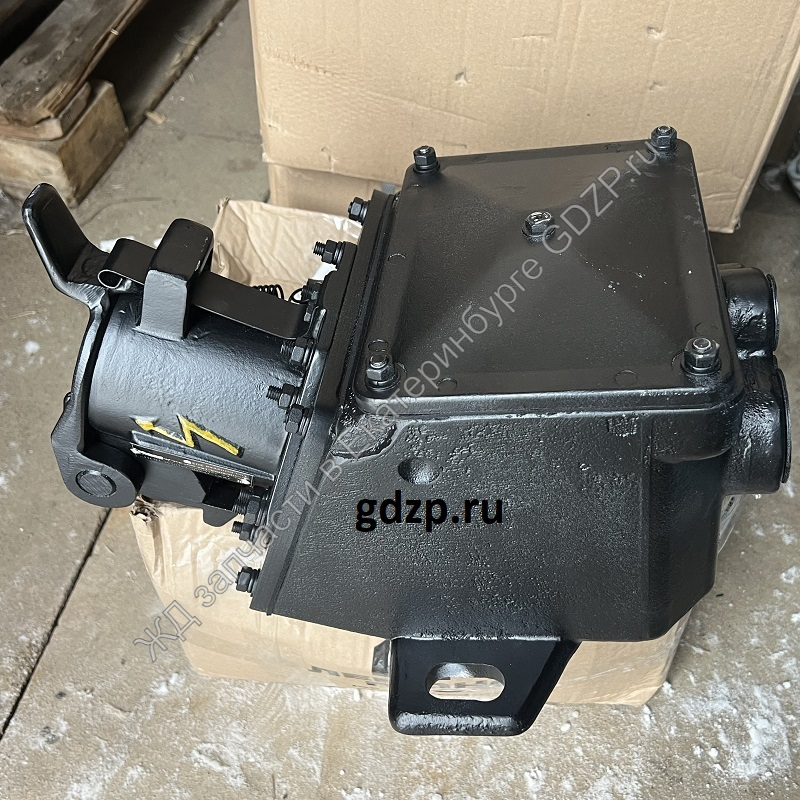

Высоковольтная розетка МВС, Э 018.02.000.1 (Л1.0095.11.00.000 СБ)

Шестигранная, с патрубком для бокового подключения кабеля сечением 185 мм². Код СК МТР: 3456500038.

ООО «Реил СП» предлагает со склада в Екатеринбурге надежные и сертифицированные высоковольтные розетки для комплектации пассажирских, служебных, специальных вагонов и локомотивов. Это ключевой элемент унифицированной системы междувагонных соединений (МВС), обеспечивающий безопасную и бесперебойную передачу электроэнергии.

Основные преимущества:

• Готовая к отгрузке: Наличие на собственном складе в Екатеринбурге.

• Сертифицированное качество: Соответствие ТУ 32 ЦЛ 0089-00 и требованиям для ж/д транспорта.

• Универсальность: Подходит для вагонов различного производства, включая немецкой постройки и Тверского ВЗ.

• Надежная конструкция: Повышенная пылевлагозащита и стойкость к вибрациям.

Назначение и область применения

Розетка Э 018.02.000.1СБ является составной частью комплекта междувагонного высоковольтного соединения (МВС) типа Э 018-01. Ее основное назначение — электрическое соединение высоковольтных (до 4000 В) подвагонных магистралей для питания систем отопления и электроснабжения в пассажирских поездах.

• Что соединяет: Систему высокого напряжения между соседними вагонами или между вагоном и локомотивом (тепловозом, электровозом).

• Для чего используется: Обеспечение централизованного электроснабжения и отопления всего состава.

• Где применяется: Эксплуатируется на всех типах пассажирских, служебных, специальных вагонов и локомотивов, оборудованных электроотоплением.

Технические характеристики

В таблице ниже приведены основные технические параметры розетки. Важно отметить, что допустимая токовая нагрузка зависит от температуры окружающей среды.

Таблица 1: Основные технические характеристики

Расшифровка маркировки

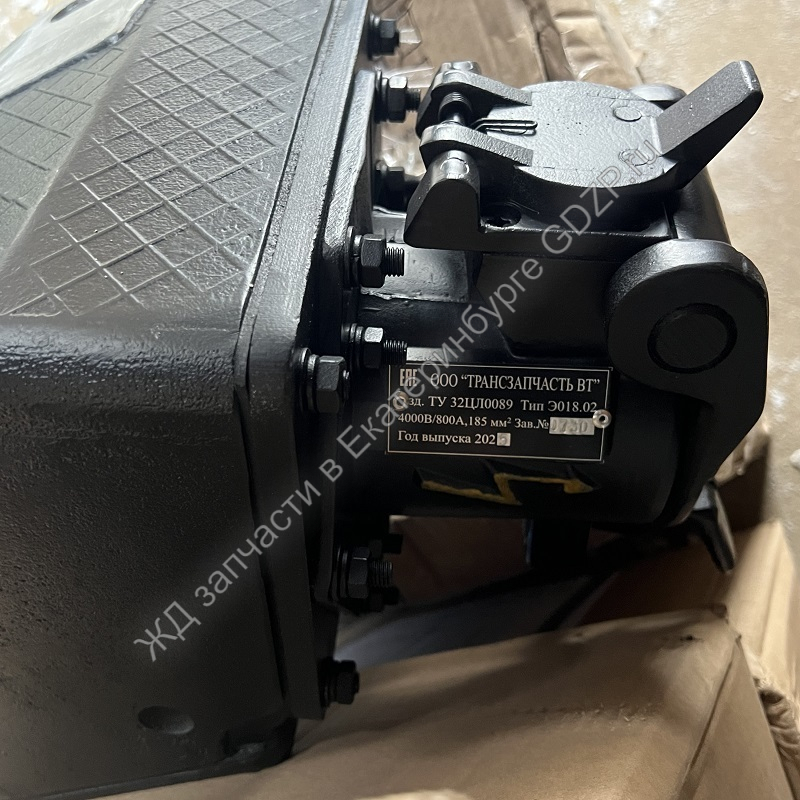

В обозначении МВС-0З185-4000/800 заложены ключевые данные об изделии:

• 0З — Конструктивное исполнение с шестигранным фланцем и боковым патрубком.

• 185 — Сечение подключаемого кабеля (185 мм²).

• 4000 — Максимальное рабочее напряжение (4000 В).

• 800 — Номинальный ток (800 А).

Конструктивные особенности

• Безопасное подключение: Розетка снабжена блокировочным устройством с замком. Специальный ключ фиксирует крышку как при подключенном штепселе, предотвращая его случайное выпадение, так и в закрытом положении для защиты контактов.
• Удобство монтажа: Наличие бокового патрубка облегчает подвод и подключение кабеля. На задней стенке также имеются резьбовые отверстия (G1 ½" и G¾") для альтернативного ввода кабелей.
• Надежность в эксплуатации: Конструкция включает уплотнительные прокладки и резиновые уплотнения, обеспечивающие высокую степень защиты IP55 от пыли и влаги. Изделие устойчиво к вибрациям и сотрясениям при движении поезда.
• Универсальность: Возможность двухстороннего подключения кабеля делает розетку пригодной для установки на вагоны разного типа.

Комплектация системы МВС

Для полноценного функционирования междувагонного соединения на один вагон требуется два комплекта МВС. Каждый комплект, помимо высоковольтной розетки, включает:

• Штепсель с кабелем (сечением 95 или 185 мм², различной длины).

• Холостой приемник (глухой).

• Кронштейн для кабеля.

Наша компания может поставить как отдельные компоненты (розетки), так и полные комплекты МВС в сборе под ваши задачи.

Почему выбирают ООО «Реил СП»

• Прямые поставки: Мы работаем с надежными производителями железнодорожного оборудования.

• Склад в Екатеринбурге: Большинство позиций, включая розетку МВС Э 018.02.000.1, находятся в наличии, что гарантирует быструю отгрузку.

• Гарантия соответствия: Вся продукция соответствует заявленным чертежам и техническим условиям.

• Гибкие условия: Работаем как с крупными предприятиями, так и с частными заказчиками. Отправка товара транспортными компаниями во все регионы России.

Для заказа или получения подробной консультации обратитесь к нашим специалистам. Мы обеспечим ваш подвижной состав надежными и качественными комплектующими.
