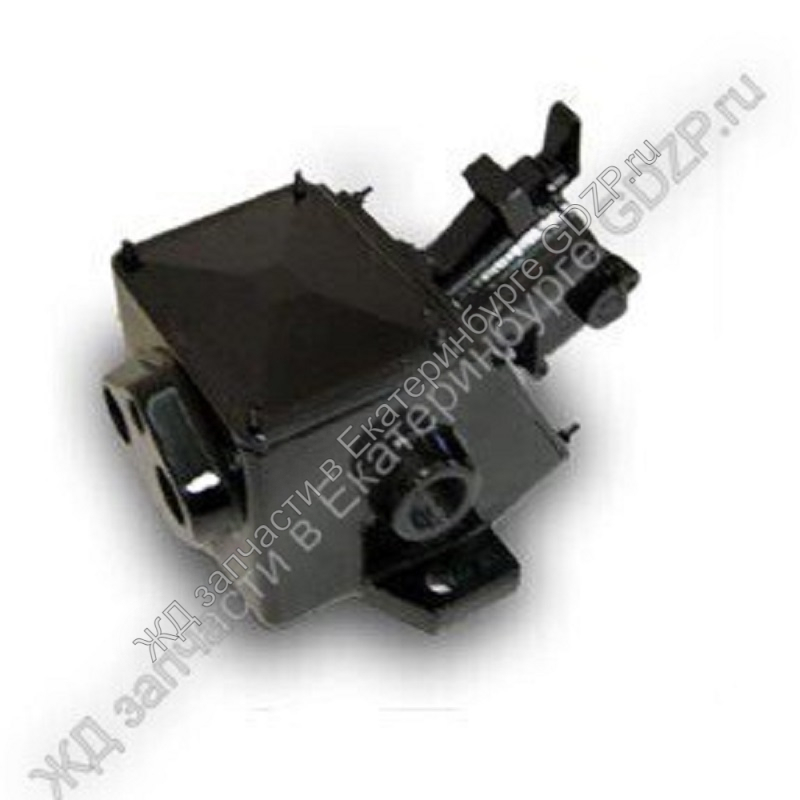

Розетка Э 018.02.000Сб (Э01.093.00СБ) МВС-0-Р095-4000/330; МВС -0З185-4000/800
№чертежа (ТУ 32 ЦВ 1075-91) - Э.018.02.000
№чертежа (ТУ 32 ЦЛ 0089-00) - Э.018.02.000
АНАЛОГИ: МВС-0-Р095-4000/330; МВС -0З185-4000/800
УСТРОЙСТВО И ПРИМЕНЕНИЕ.
Розетка Э018.00.000Сб является узлом набора сцепления типа Э 018-01 (Л1.0095.00.00.000Сб), служащего для соединения системы высокого напряжения отопления поезда.
Розетка служит для соединения системы ВН отопления поезда между вагонами при помощи штепселя с кабелем ППСРВМ (или КПСРЭ) сечением 185 или 95 мм2. Крышка отверстия розетки блокируется при помощи специального ключа как в положении с воткнутым соединителем, так и без него. Розетка крепится к вагону или локомотиву при помощи двух болтов М20. Снабжена также болтом М12 заземления на корпусе. Корпус розетки выполнен из алюминиевого сплава.
Розетка универсальная, имеет возможность двухстороннего подключения кабеля и может использоваться для установки на вагоны немецкой постройки и вагоны производства Тверского Вагоностроительного завода.
Розетка высоковольтная, состоит из корпуса и втулки с фланцем на котором размещено блокировочное устройство.
Для ввода кабелей на задней стенке корпуса 4имеются два резьбовых отверстия G 1 1/2 и одно -G 3/4 , закрытые транспортировочными заглушками.
В нижней части корпуса - крышка с уплотнительной прокладкой закрывает отверстие для обслуживания розетки.
В корпусе закреплен изолятор. Уплотнение корпусов между собой осуществляется посредством уплотнительной прокладки.
В изоляторе при помощи гайки закреплен контакт розетки. На хвостовике контакта установлен зажим для подключения жилы кабеля штепселя и крепления жил магистрального кабеля.
Винты с контргайками предохраняют жилы от выскальзывания из зажимов. В канавках корпуса установлено резиновое уплотнение.
Блокировочное устройство, размешенное на корпусе, состоит из щеколды, корпуса замка с отверстием для ключа и крышки, исключающей попадание пыли и влаги в механизм.
Крышка блокируется в двух положениях поворотом ключа замка на 90 в любую сторону, при этом щеколда замка входит в паз на оси крышки. При этом выпадение штепселя розетки предотвращает закрепленный на крышке упор. Без штепселя крышка закрывает полость розетки.
Конструкция устойчива к воздействию неблагоприятных факторов внешней среды:
- сотрясениям и вибрациям, возникающим во время движения поезда,
- имеет высокую пылевлагозащищённость.
Розетка Э018.00.000Сб отвечает требованиям ТУ 32ЦЛ 0089-00
|
Допустимая постоянная токовая нагрузка |
||
|
диапазон температуры |
Ток "I" [A] |
|
|
для кабеля 185mm2 |
для кабеля 95mm2 |
|
|
ниже -10oC |
800 |
267 |
|
-10oC ÷ 15oC |
600 |
200 |
|
15oC ÷ 30oC |
500 |
167 |
|
30oC ÷ 50oC |
400 |
134 |
|
Остальное технические данные |
||
|
максимальное рабочее напряжение |
4kV для постоянного или переменного тока |
|
|
пробирное напряжение |
13kV в течение 1 минуты |
|
Розетка Э 018.02.000Сб может поставляться в следующих исполнениях:
- для провода 185 mm2 с боковым выходом;
- для провода 95 mm2 боковым выходом;
- для провода 185 mm2 без бокового выхода;
- для провода 95 mm2 без бокового выхода;
- для провода 95 и 185 mm2 с боковым выходом;
- для провода 95 mm2 без бокового выхода, без отверстия М10
Чертёж Э 018.02.000 Сб
Розетка междувагонного высоковольтного соединения - габаритные размеры
