Комплект МВС-095-4000/330-Э.018; Э 018-01
Комплект МВС (междувагонного соединения) МВС-095-4000/330 Э.018, Э 018-01, №чертежа (ТУ 32 ЦВ 1075) (ТУ 32 ЦЛ 0089-00).
Комплект МВС предназначен для электрического соединения высоковольтных подвагонных магистралей сечением 95 кв. мм. пассажирских вагонов, оборудованных электрическими комбинированными (электроугольным) отоплением или пролетной магистралью между собой, или с источником питания (электровозом, тепловозом, стационарным пунктом питания).
Для комплектации одного вагона необходимы два комплекта МВС.

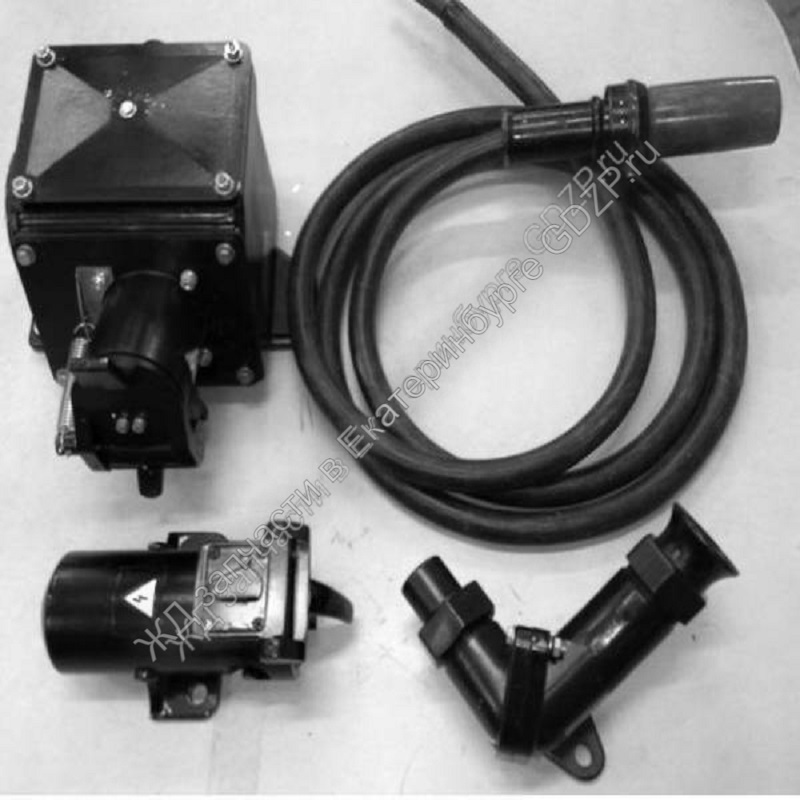

Комплект унифицированного междувагонного соединения типа Э 018-01 для пассажирских вагонов состоит из 4-х частей:
- Розетка высоковольтная, чертеж Э 018.02.000;
- Приемник холостой, чертеж Э 018.03.000 (Л1.0095.02.00.000);
- Кронштейн кабеля, чертеж Э 018.04.000 (Л1.0095.01.00.000);
- Штепсель с кабелем, чертеж Э 018.01.000 (Л1.0095.01.00.000).
Розетка Э 018.02.000 универсальна (с возможностью бокового подключения) – имеет возможность двухстороннего подключения кабеля и может использоваться для установки на вагоны немецкой постройки и вагоны производства Тверского Вагоностроительного завода.
ШТЕПСЕЛЬ С КАБЕЛЕМ ППСРВМ (или КПСРЭ) отвечает требованиям ТУ 32 ЦЛ 0089-00
ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
ДОПУСТИМАЯ ПОСТОЯННАЯ ТОКОВАЯ НАГРУЗКА |
||
|
Температурный диапазон окружающей среды: |
Сила тока [A] |
|
|
для провода 185mm2 |
для провода 95mm2 |
|
|
ниже -10oC |
800 |
267 |
|
-10oC ÷ 15oC |
600 |
200 |
|
15oC ÷ 30oC |
500 |
167 |
|
30oC ÷ 50oC |
400 |
134 |
|
Другие технические данные |
||
|
максимальное рабочее напряжение |
4kV для постоянного или переменного тока |
|
|
пробирное напряжение |
13kV в течение 1 минуты |
|
|
степень защиты |
IP-55 |
|
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ ШТЕПСЕЛЯ С ПРОВОДОМ ППСРВМ:
|
ИСПОЛНЕНИЕ |
Разрез кабеля |
Длина "L" |
|
Л1.0095.03.00.000-01 |
95 mm2 |
L= 3750 mm |
|
Л1.0095.03.00.000-02 |
L= 4250 mm |
|
|
Л1.0095.03.00.000-06 |
185 mm2 |
L= 3200 mm |
|
Л1.0095.03.00.000-05 |
L= 3750 mm |
|
|
Л1.0095.03.00.000-04 |
L= 4250 mm |
|
|
Л1.0095.03.00.000-03 |
L= 5400 mm |
Штепсель с кабелем междувагонного высоковольтного соединения
типа Э 018-01 (Л1.0095.00.00.000Сб) по ТУ 32 ЦЛ 0089-00
|
№ чертежа |
Сечение кабеля |
L (общая длина изделия) |
Lc (длина кабеля) |
|
|
Л1.0095.03.00.000-01 |
95 мм2 |
3750 |
3660 |
|
|
Л1.0095.03.00.000-02 |
4250 |
4160 |
||
|
Л1.0095.03.00.000-06 |
185 мм2 |
3200 |
3110 |
|
|
Л1.0095.03.00.000-05 |
3750 |
3660 |
||
|
Л1.0095.03.00.000-04 |
4250 |
4160 |
||
|
Л1.0095.03.00.000-03 |
5400 |
5310 |
Чертеж. Штепсель с кабелем междувагонного высоковольтного соединения
типа Э 018-01 (Л1.0095.00.00.000Сб) по ТУ 32 ЦЛ 0089-00
