Домкрат путевой гидравлический ДПГ-10: Эталон надежности для путевых работ
Назначение и область применения

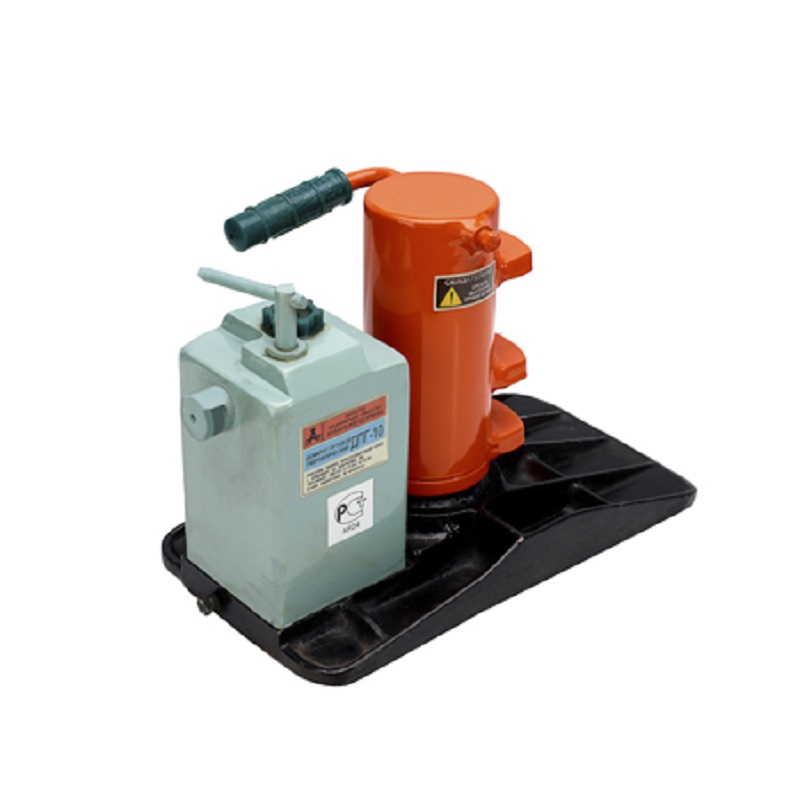

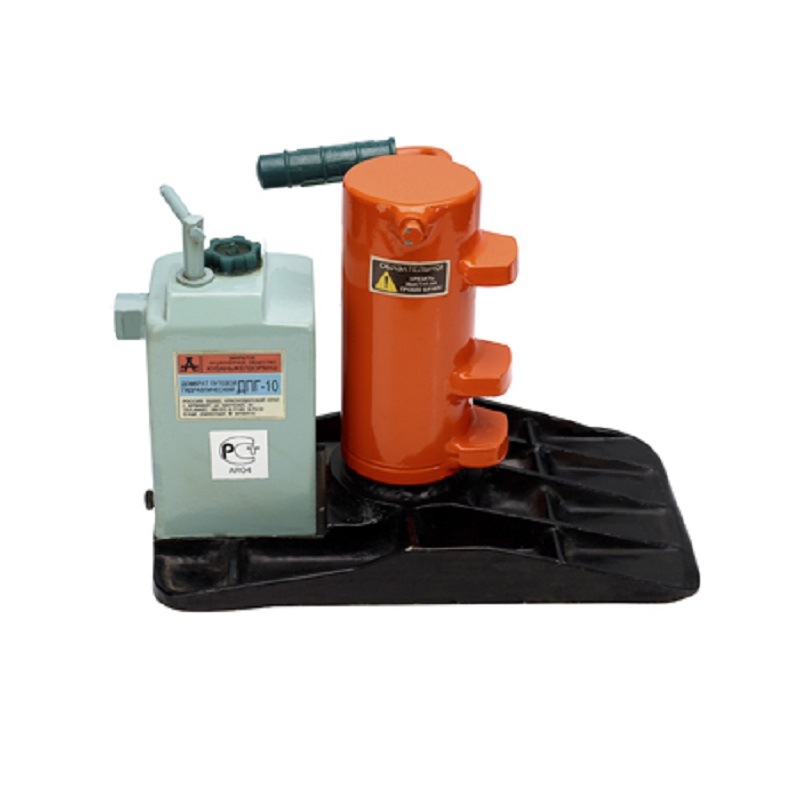

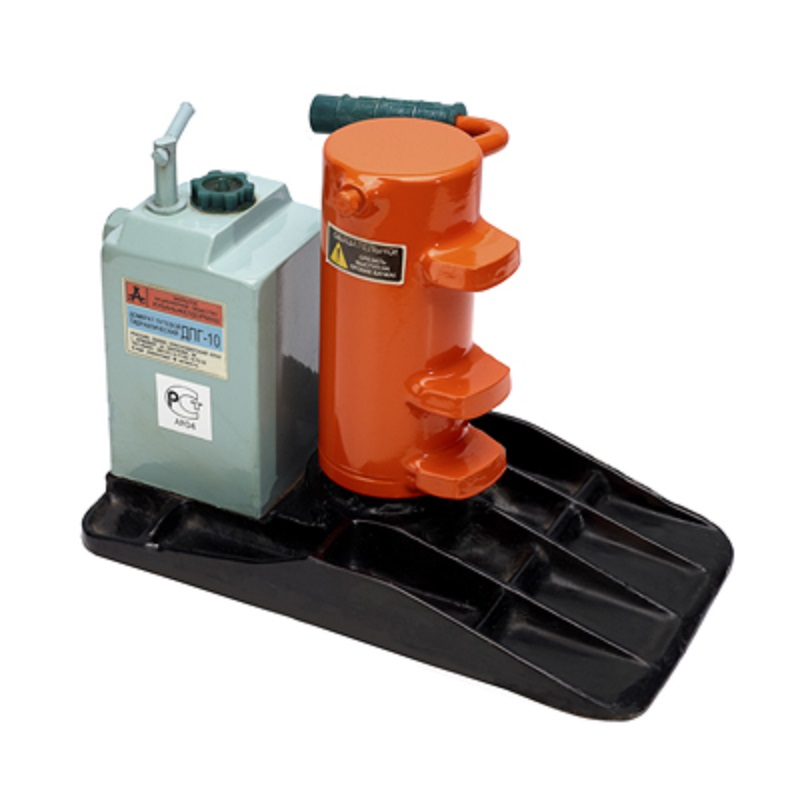

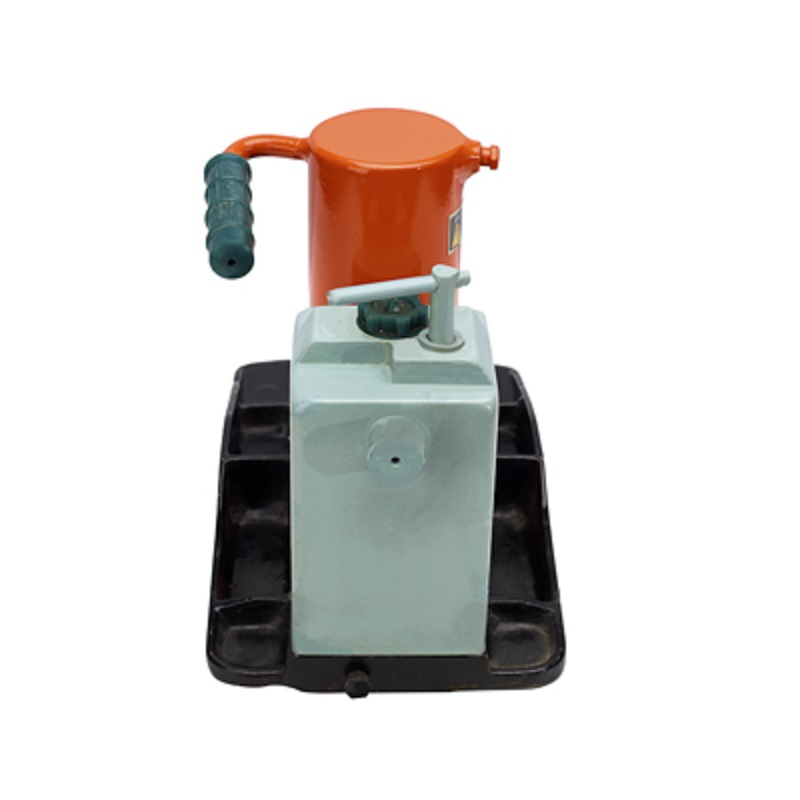

Домкрат путевой гидравлический ДПГ-10 производства АО «Кубаньжелдормаш» — это специализированный путевой инструмент, предназначенный для подъема рельсошпальной решетки и стрелочных переводов при текущем содержании, ремонте и строительстве железнодорожного пути. Модель ДПГ-10 является результатом многолетней эволюции конструкции, которую завод развивает уже более 50 лет, и по праву считается стандартом качества и долговечности в своем классе .
Этот гидравлический домкрат идеально подходит для работы в сложнейших климатических условиях: он сохраняет работоспособность в диапазоне температур от -45°С до +40°С . Оптимальное соотношение цены и функциональности делает ДПГ-10 незаменимым помощником для путевых бригад, монтеров пути и ремонтных служб.
Технические характеристики ДПГ-10
Ниже представлены ключевые параметры, подтверждающие высокую эффективность данного гидродомкрата:
| Характеристика | Значение |
|---|---|
| Бренд | Кубаньжелдормаш |
| Тип домкрата | Гидравлический (двухплунжерный) |
| Грузоподъемность (по оси цилиндра) | 10 тонн (98,1 кН) |
| Грузоподъемность (на подъемной лапе) | 8 тонн (78,4 кН) |
| Ход штока (подъем) | 100 мм |
| Усилие на рукоятке насоса | Не более 15 кгс (147 Н) |
| Габаритные размеры (ДхШхВ) | 380 x 190 x 245 мм |
| Масса (вес) | 21 кг |
| Температура эксплуатации | от -45°С до +40°С |
| Рабочая жидкость | Масло минеральное (И-20А и аналоги) |
Комплектация и устройство
Что входит в комплект поставки?
Домкрат поставляется полностью готовым к эксплуатации. В базовую комплектацию входят :
- Домкрат путевой гидравлический ДПГ-10 (в сборе) — 1 шт.
- Рукоятка привода гидронасоса (ДПГ 10-07.000) — 1 шт.
- Руководство по эксплуатации (ДПГ 10-00.000-03 РЭ) — 1 экз.
Также в комплекте с домкратом поставляется необходимый набор запасных частей (ЗИП) для оперативного обслуживания.
Устройство домкрата (Схема)
Гидравлический путевой домкрат состоит из следующих основных узлов:
- Основание с поршнем — неподвижная часть, устанавливаемая на балласт.
- Масляный бачок — резервуар для рабочей жидкости.
- Пробка для слива масла.
- Вал гидронасоса — приводит в действие плунжеры.
- Рукоятка привода гидронасоса (съемная).
- Перепускной клапан — служит для сброса давления и опускания груза.
- Сапун — отверстие для сообщения бачка с атмосферой.
- Ручка для переноски.
- Гидроцилиндр — подвижная часть, на которой закреплены лапы.
- Подъемные лапы (три) — непосредственно взаимодействуют с рельсом.
Внутри масляного бачка размещен двухплунжерный гидронасос с предохранительным клапаном, а также сетчатый фильтр и магнит для очистки рабочей жидкости от загрязнений.
Принцип работы гидравлического домкрата ДПГ-10
Как это работает
Принцип действия основан на перекачивании несжимаемой жидкости (масла) из бачка в полость гидроцилиндра .
- Подъем: Возвратно-поступательные движения рукоятки (5) приводят в действие двухплунжерный насос. Масло под давлением подается под поршень. Так как поршень (1) зафиксирован на основании, начинает выдвигаться гидроцилиндр (9) с подъемными лапами (10), которые упираются в рельс и поднимают путь.
- Фиксация: Благодаря системе клапанов (всасывающему и нагнетательному), масло не может самопроизвольно вытечь обратно, что надежно фиксирует груз на любой высоте подъема.
- Опускание: Для опускания рельсошпальной решетки необходимо плавно открыть перепускной клапан (6). Масло под действием силы тяжести груза и возвратной пружины внутри цилиндра перетечет обратно в бачок.
Защита от перегрузок
Для защиты путевого домкрата от поломки при случайном превышении грузоподъемности служит предохранительный клапан. При достижении давления, соответствующего нагрузке свыше 10 тонн, клапан срабатывает, и подъем прекращается.
Особенности и преимущества модели ДПГ-10
Почему стоит купить гидравлический домкрат ДПГ-10 именно в ООО Реил СП?
-
Идеальное соотношение «цена-качество»: Модель сочетает доступную стоимость и высокую надежность заводского исполнения.
-
Высокая скорость подъема: Двухплунжерная схема насоса подает масло при движении рукоятки в обе стороны, что значительно сокращает время на подъемку пути по сравнению с одноплунжерными аналогами.
-
Неприхотливость и надежность: Простая, проверенная десятилетиями конструкция легко переносит загрязнения и суровые погодные условия. Унифицированные узлы упрощают ремонт .
-
Удобство транспортировки: Относительно небольшой вес (21 кг) и удобная ручка для переноски позволяют одному монтеру пути легко перемещать домкрат вдоль фронта работ.
-
Функциональность: Три подъемные лапы обеспечивают надежный захват рельса, а продуманная конструкция предотвращает разрушение балластной призмы под основанием .
Преимущества сотрудничества с ООО Реил СП
Почему стоит заказать у нас?
Решив купить домкрат путевой гидравлический ДПГ-10 в нашей компании, вы получаете не просто инструмент, а комплексный сервис и надежное партнерство:
-
Гарантийные обязательства: Мы официально подтверждаем качество всей продукции «Кубаньжелдормаш» и других брендов.
-
Наличие запчастей: Обеспечиваем бесперебойную поставку оригинальных запасных частей для ремонта (плунжерные пары, манжеты, кольца, прокладки) .
-
Прямые поставки: Реализуем товары напрямую с собственного склада и со складов производителей, гарантируя оптимальные цены и подлинность оборудования.
-
Оперативная логистика: Благодаря отлаженной работе службы доставки, ваш заказ будет отгружен в кратчайшие сроки (Транспортными компаниями, автотранспортом, ЖД платформами или в полувагонах) .
-
Широкий ассортимент: Мы готовы укомплектовать ваше предприятие всеми видами отечественного и импортного путевого инструмента «под ключ».
-
Квалифицированная помощь: Наши специалисты помогут подобрать оборудование, идеально соответствующее вашим задачам.
