Неисправности стрелочного перевода: полный обзор для специалистов ЖД хозяйства
Введение
Стрелочный перевод — это ключевой элемент железнодорожной инфраструктуры, обеспечивающий возможность перевода подвижного состава с одного пути на другой. Исправность этих устройств напрямую влияет на безопасность и бесперебойность движения поездов. Любая неисправность стрелочного перевода может привести к серьезным последствиям: нарушениям графика движения, инцидентам и даже крупным катастрофам. В статье рассмотрены основные дефекты, их классификация согласно Правилам технической эксплуатации (ПТЭ), методы обнаружения и современные подходы к ремонту и обслуживанию.
Устройство стрелочного перевода: основные элементы конструкции
Стрелочный перевод состоит из трех основных частей: стрелки, крестовины с контррельсами и соединительных путей между ними. Для понимания природы неисправностей необходимо знать базовые элементы конструкции:
-
Стрелка включает два неподвижных рамных рельса и два подвижных остряка, соединенных тягами с переводным механизмом. Остряки бывают прямолинейные и криволинейные, изготавливаются из специальных рельсов специального профиля.
-
Крестовина состоит из сердечника, двух усовиков и контррельсов, обеспечивает проход гребней колес в местах пересечения рельсовых нитей.
-
Контррельсы направляют колесные пары, предотвращая сход с рельсов в зоне крестовины.

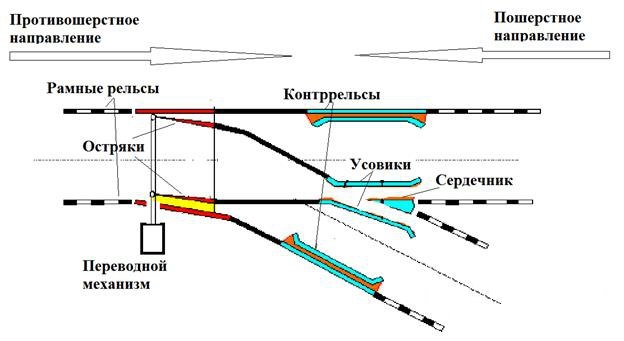

Схема: Основные элементы стрелочного перевода
На схеме обыкновенного стрелочного перевода отображены: 1 - стрелочная часть (остряки, рамные рельсы, тяги); 2 - соединительные пути; 3 - крестовина с контррельсами.
Основные неисправности стрелочных переводов согласно ПТЭ
Согласно Правилам технической эксплуатации железных дорог, выделяют 9 основных неисправностей стрелочного перевода, при обнаружении которых требуется немедленное устранение.
Критические дефекты стрелочных переводов
В таблице представлены основные неисправности, их параметры и создаваемые риски:
Дополнительные неисправности и дефекты
Помимо основных девяти неисправностей, существуют дополнительные дефекты, также влияющие на безопасность движения:
-
Вертикальный износ рамных рельсов, остряков, усовиков и сердечников.
-
Неправильная ширина колеи (менее 1512 мм и более 1548 мм) в зоне стрелочного перевода.
-
Отсутствие закладки на нецентрализованных стрелках, не обеспечивающее плотное прилегание остряка.
Техническое обслуживание и ремонт стрелочных переводов
Качественное техническое обслуживание стрелочного перевода — залог его длительной и безаварийной работы. Обслуживание включает два основных вида работ:
Плановое и аварийное обслуживание
-
Плановое техническое обслуживание проводится по заранее подготовленному графику и включает визуальный осмотр, проверку работы механизмов привода, смазывание подвижных частей и калибровку.
-
Аварийное обслуживание выполняется при возникновении неисправностей, требующих незамедлительного устранения для обеспечения безопасности движения.
Путевые инструменты для ремонта
Для ремонта стрелочных переводов требуется специализированный путевой инструмент:
-
Измерительный инструмент: рулетки, уровни, линейки, угольники для контроля размеров и положения элементов.
-
Монтажно-демонтажный инструмент: гаечные ключи, рожковые ключи, гидравлические домкраты, шпалоподбойки.
-
Специализированное оборудование: рихтовочные механизмы, приспособления для замены стрелочных накладок, сварочное оборудование.
-
Вспомогательные инструменты: средства для чистки и смазки, отбойные молотки, кувалды, болторезы.
Профилактика неисправностей и повышение ресурса
Современные подходы к обслуживанию стрелочных переводов включают не только устранение возникших дефектов, но и комплекс профилактических мероприятий:
Система смазки и защитные покрытия
Важным элементом профилактики является смазывание подвижных частей стрелочных переводов. Рекомендуется использовать твердосмазочные покрытия, которые характеризуются низким коэффициентом трения, высокой химической и коррозионной стойкостью. Такие покрытия не накапливают пыль, образуют антикоррозионный слой и сохраняют свойства в широком диапазоне температур.
Автоматизированные системы мониторинга
В современной железнодорожной инфраструктуре все чаще применяются автоматизированные системы мониторинга, позволяющие отслеживать состояние стрелочных переводов в реальном времени. Эти системы помогают выявлять дефекты на ранней стадии и планировать ремонтные работы до возникновения критических ситуаций.
Заключение
Своевременное выявление и устранение неисправностей стрелочного перевода — важнейшая задача по обеспечению безопасности движения на железнодорожном транспорте. Регулярные осмотры, качественное техническое обслуживание с применением современных смазочных материалов и инструментов, а также использование автоматизированных систем мониторинга позволяют значительно повысить ресурс стрелочных переводов и предотвратить аварийные ситуации. Соблюдение требований ПТЭ и профессиональный подход к ремонту — основа безаварийной работы железнодорожной инфраструктуры.
